Potentialvandring

U = RI

Potentialvandringen går dels igenom batteriet och även mot strömmen genom en resitor. Lägg ihop de två bidragen.

Är det inte så att ”i strömmens riktning sjunker potentialen över ett motstånd”?

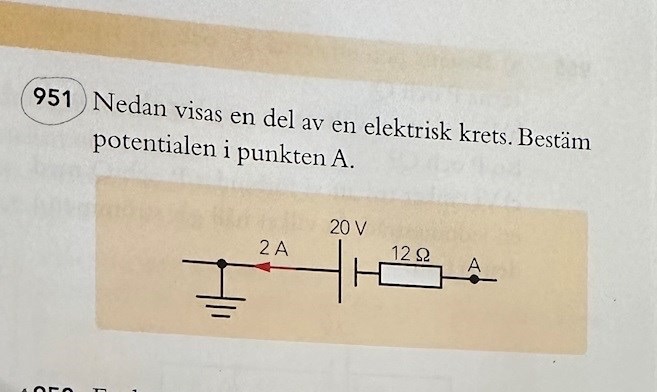

i figuren går strömmen åt vänster rakt mot jorden.

så hur ska man åt sidan av minuspolen av batteriet? Likaså är strömmen 2V även mellan resistorn och batteriets minuspol?

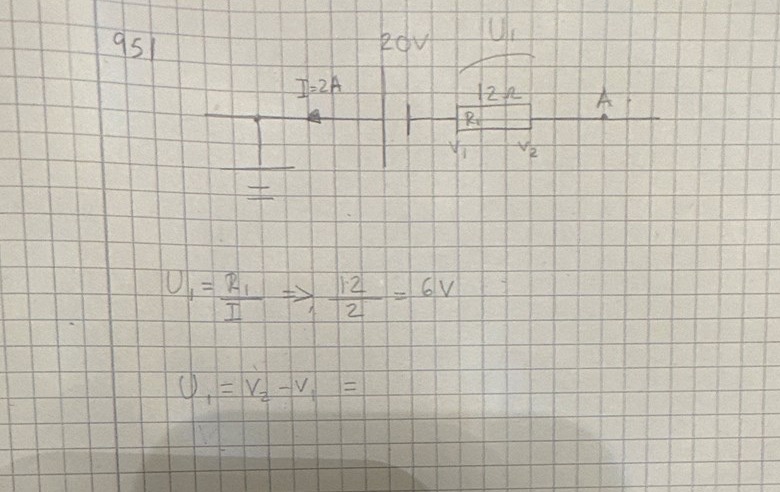

har jag tänkt rätt med V₁  och V₂ ?

Det är samma ström som går genom hela kretsen dvs 2 A

Om du börjar i jordpunkten och går åt höger

först träffar du på en spänningskälla, du går från plus till minus i källan, där sjunker spänningen 20 V

Sen går du mot strömmen genom ett motstånd, då stiger spänningen R*I dvs 2*12 V

Alltså är potentialen i punkten A

0-20+24 = 4 V
