Potentialvandring
Hej,

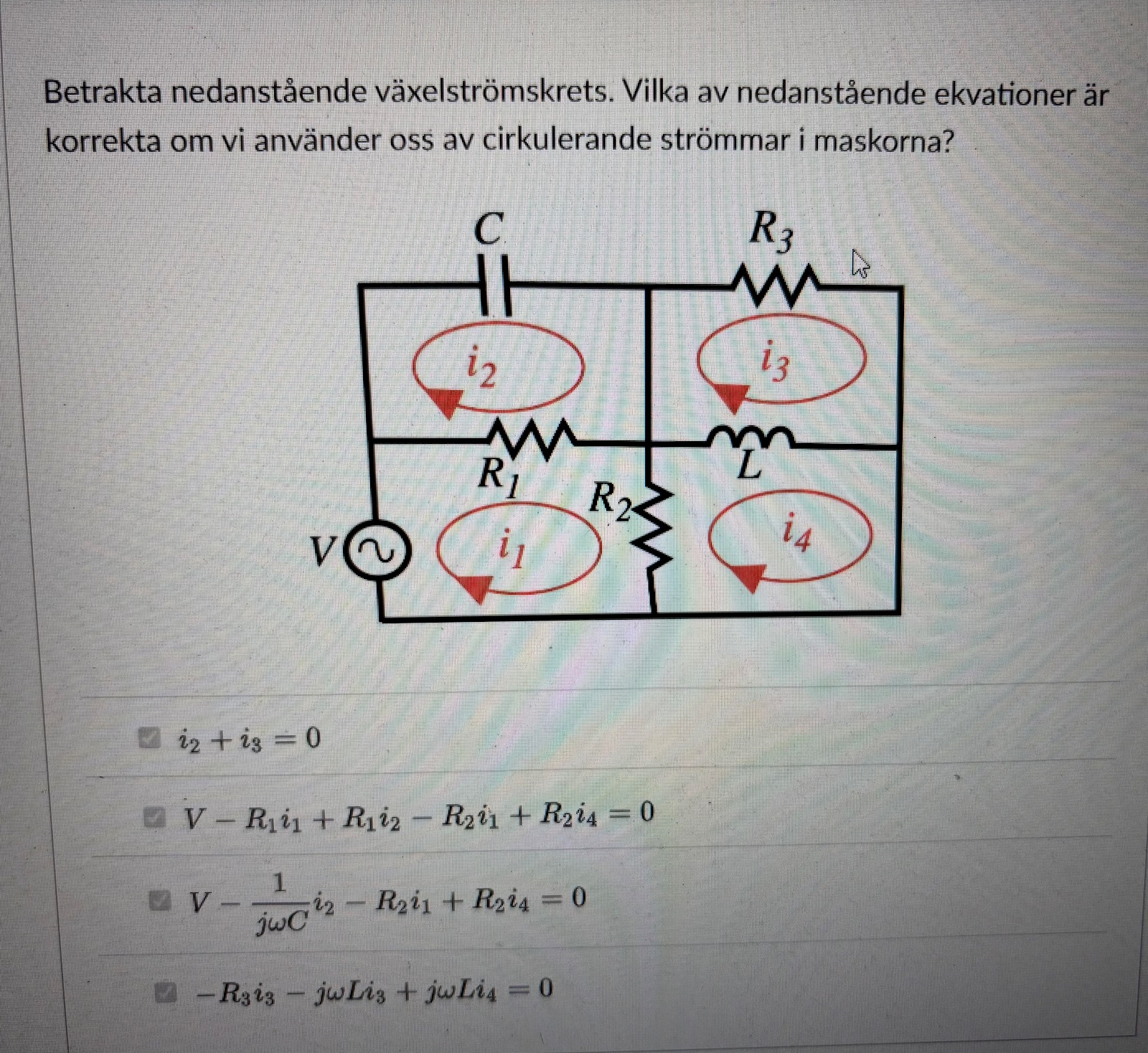

Jag har suttit ganska länge med denna uppgift och jag kommer inte fram till vilken som är fel. Jag delade upp varje alternativ i delkretsar och potentialvandrar samt använder kirchoffs lagar. Ändå får jag fel. Jag vet att går vi motström så blir potentialändringen positiv och medström så blir den negativ. Samt även att strömmar in mot en nod adderas till noll t ex i2+i3 = 0 då de går in mot en gemensam nod. Jag får fel men vet inte varför. Snälla hjälp!
Hur kom du fram till att den första ekvationen måste gälla?

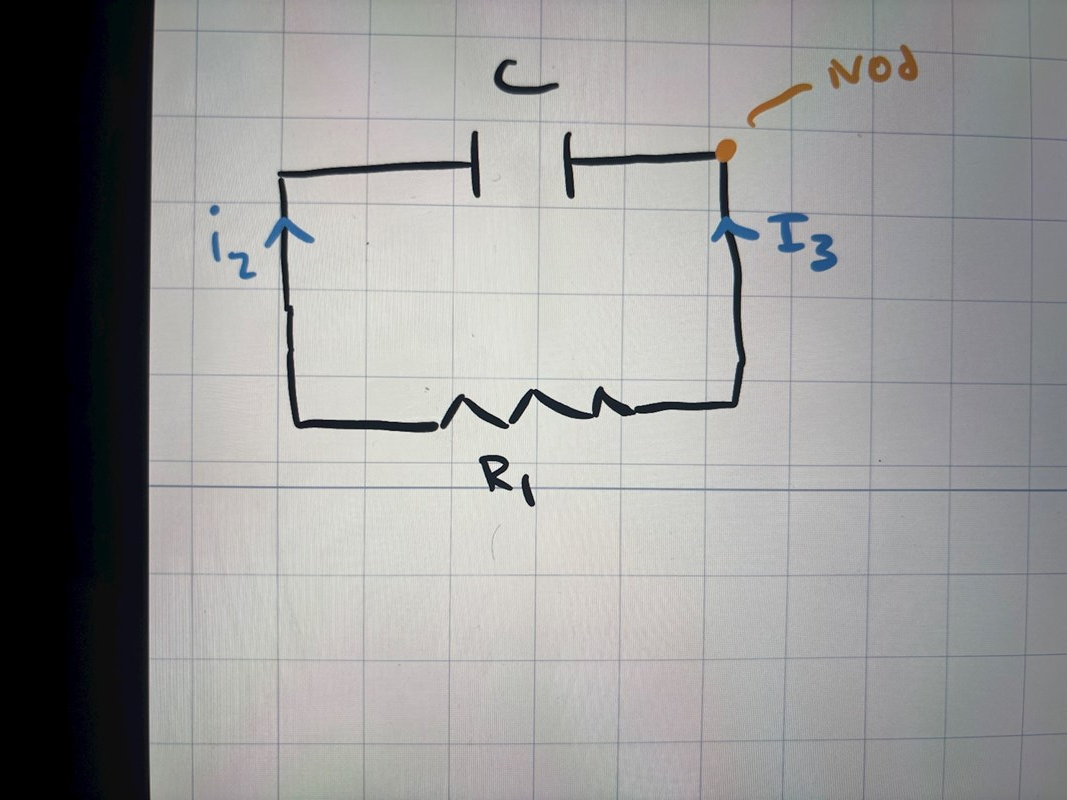

Såhär tänkte jag och följde kirchoffs strömlag, alltså att strömmarna in mot en nod tas som + och båda går in mot noden så i2 + i3 = 0
Men det är ju inte maskströmmar på det sättet som du har i problemet.

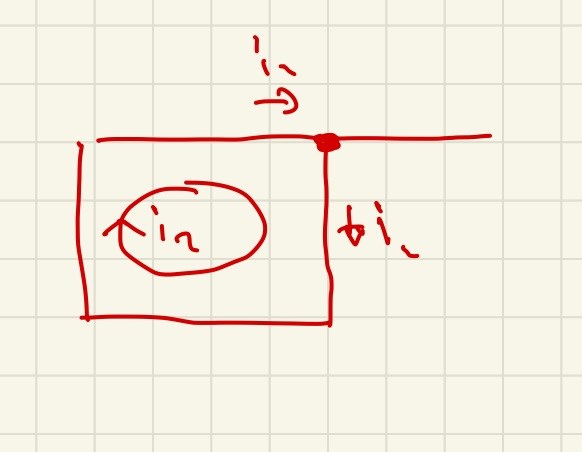

Om vi tittar på en maskström, tex i2, så ger den upphov till en ström i2 in mot knutpunkten men även till en ström i2 ut från knutpunkten. Så maskströmmar uppfyller automatiskt Kirchhoffs strömlag i detta fall.
Jahaaa såg inte det först men isåfall bör det vara i2 - i3 = 0 för att dem rör sig motsatt riktning?
Nja, med maskströmmar så blir Kirchhoff automatiskt uppfylld.
Det blir på samma sätt med slingströmmen i3. Du får i3 in mot knutpunkten och i3 ut från knutpunkten.
Så inget speciellt krav på maskströmmarna baserat på Kirchhoff.
Så det är alltså inget krav på att i2 + i3 = 0 ska vara uppfyllt?
Nej, inte som jag kan se.
Vad säger facit?
Hade rätt på alla förutom i2+i3 = 0 men förstod inte varför men förstår nu tack så mycKet!
