Potentialvandring

Hejsan

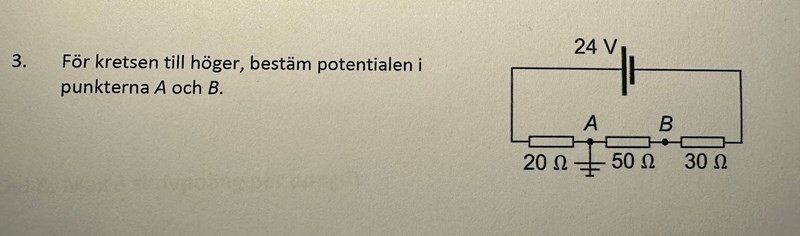

jag håller på med gamla tentafrågor inför en tenta.

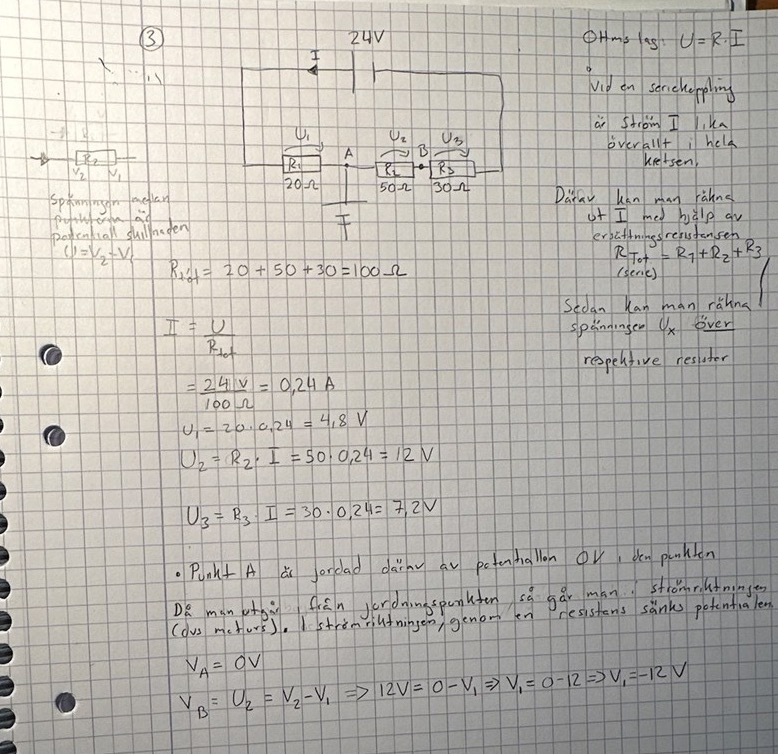

jag undrar om mina beräkningar och resonemang stämmer

Ja, det ser bra ut. Men du behöver inte räkna ut $U_1$ och $U_3$ .

Tänkte skriva samma sak!

På en tenta skall man förstås redovisa ordentligt, men denna kan man ta i huvudet också.

Man ser att siffrorna är snälla, att U2 = U1+U3. Då måste U2 ta halva spänningen och de andra två resten.

Halva spänningen och du vandrar mot minuspolen, så -12 V.

Klart!
