Potentialvandring i krets

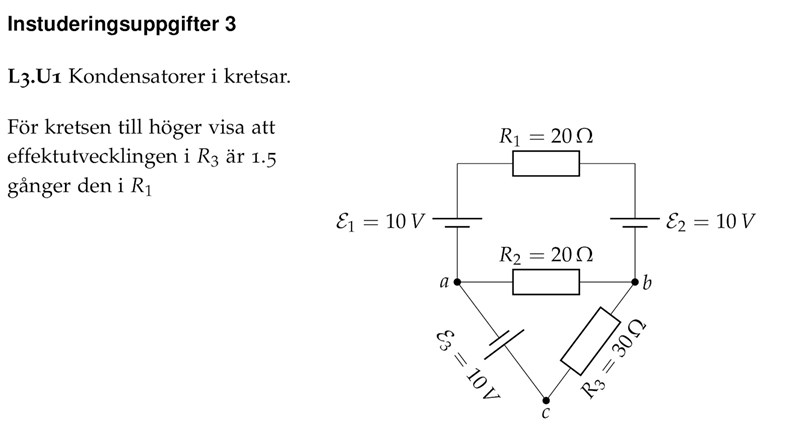

Hej, jag har problem med denna krets. Jag har gjort en potentialvandring där jag låter I1 gå genom E1, R1, E2 (från a till b), I2 går genom R2 (från b till a), I3 går genom R3 och E3(från b till c till a), alltså är I1=I2+I3 i nod b.
När jag ställer upp potentialvandringarna får jag detta:
E1-R1I1-E2-R2I2 = 0 (går a -> b -> a)
R2I2-R3I3-E3 = 0 (går a -> b -> c ->a)
och när jag löser ut allt detta får jag I2 = 0.125 A, I1= -0.125 A och I3= -0.25 A men detta kan omöjligt stämma för P = RI^2 ger P1=0.3125 W och P3 = 1.875 W dvs P3= 6P1 dvs ej 1.5P1...
För att få P3=1.5P1 måste ju strömmarna vara lika då P3/P1= (R3*I3^2)/(R2*I2^2) och R3=30 ohm och R2= 20ohm men jag förstår inte hur jag ska visa att dom är lika?
Tacksam för all hjälp jag kan få :)
Hej och välkommen hit.
"när jag löser ut allt detta får jag..." Det är bra om du skriver ut din lösning.
Men jag har räknat på egen hand och kommit fram till precis samma resultat som du har fått.
Jag gissar att symbolen för spänningskälla betyder en spänningskälla, och då är det helt obegripligt att rubriken är Kondensatorer i kretsar. Var är kondensatorerna?
Tack ska tänka på att skriva ut hela lösningen i framtiden :) Okej om du också fått samma svar som mig kanske det kan vara det rätta svaret och att frågan är felformulerad eftersom det inte heller finns några kondensatorer i kretsen.
