Marcus N 1753
Postad: 6 feb 2022 21:04

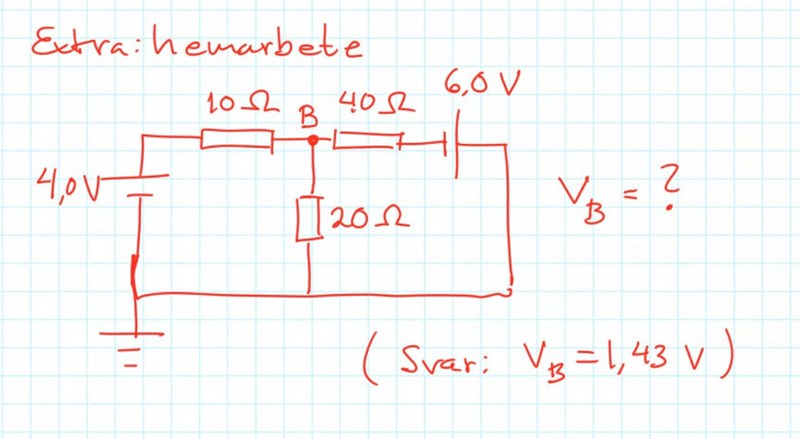

Potentialvandring, kirchhoffs spänningslag

Hur ska vandringsvarv ser ut?

ItzErre 1575
Postad: 6 feb 2022 21:27 Redigerad: 6 feb 2022 21:28

Du får välja själv hur potetialvadringarna ser ut. Börja vid det jordade stället

Rita också ut de olika strömmarna

Marcus N 1753
Postad: 6 feb 2022 21:34

Jag har absolut ingen aning hur vandringen kan ser ut som, kan du visar?

ThomasN 1809
Postad: 7 feb 2022 00:00

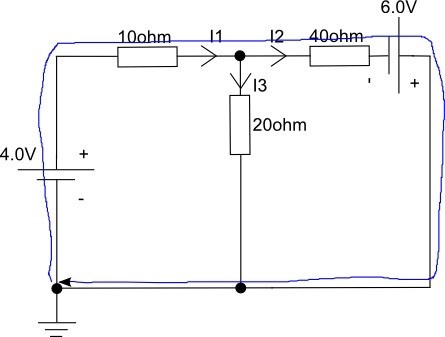

Detta är den ena slingan för potentialvandring (den blå linjen):

Summan av spänningsförändringarna i ett sånt här varv ska bli noll, dvs:   4 - 10*I1 - 40*I2 + 6 = 0
Den andra slingan går genom 4V batteriet, 10ohm och 20ohm.

Sen behöver du också Kirchhoffs strömlag också för att lösa uppgiften.

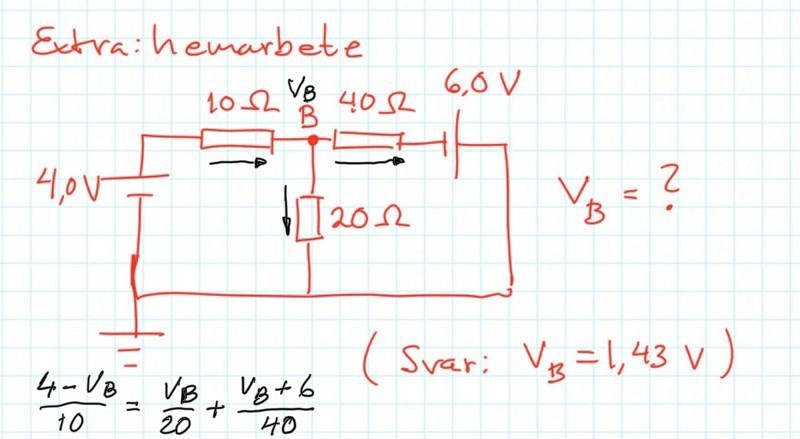

Jan Ragnar 1676
Postad: 7 feb 2022 00:58
