Ellära, Resistans

KentAgent skrev:

Hej!

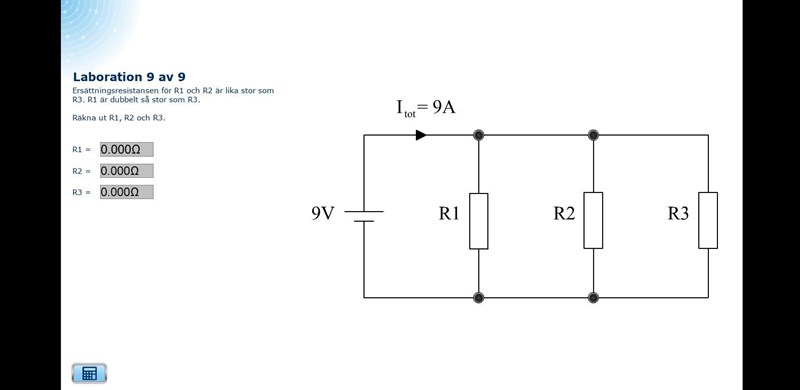

Pluggar in kursen Praktisk Ellära då jag sökt en kurs till hösten som kräver denna utbildning. Har stångat mig igenom nästan hela första kapitlet nu men stött på en uppgift jag inte lyckats lösa. Gör utbildningen på distans och tyvärr ganska dåligt förklarat hur man ska gå till väga vid olika situationer. Hur som helst, detta är uppgiften jag sitter fast på (Se bifogad bild nedan). Har testat mig fram på olika sätt med att få fram Amperen så de stämmer överens genom att chansa på olika värden och räkna ut ersättningsresistansen därefter och se om den stämmer. Dock tvivlar jag på att detta är något man borde behöva göra och kan inte riktigt lösa den. Sökt runt efter liknande uppgifter på internet men inte hittat något som vart till hjälp. All hjälp uppskattas och om du skulle veta hur man gör får du gärna även skriva en förklaring så jag med lär mig :D

Mvh



Du vet att R1 parallellt med R2 är lika med R3.  Då kan vi ersätta R1 och R2 med ett motstånd, lika stor som R3.

Vidare vet vi att 9V och 9 A ger att den totala ersättningsresistansen blir U/I enligt ohms lag, alltså 9/9 = 1 ohm.

Så R3 parallellt med R3 blir 1 ohm ersättningsresistansen räknas ut som 1/Re = 1/R3 + 1/R3 => Re = R3/2

Då vet vi att R3 = 2 ohm.

Då kan du räkna ut R2 och R1  (om vi antar att dom är identiska)

Tack så mycket! Fick klura lite hur du hade tänkt där men mycket bra förklaring, förstår precis hur det går till nu!

Tack så mycket! :D
