Projektorapproximation

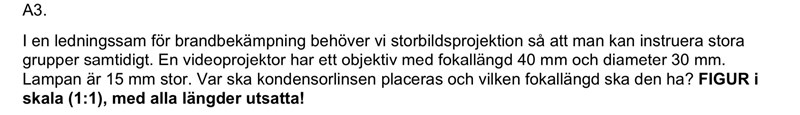

Hej! Sitter med en gammal tentauppgift som lyder:

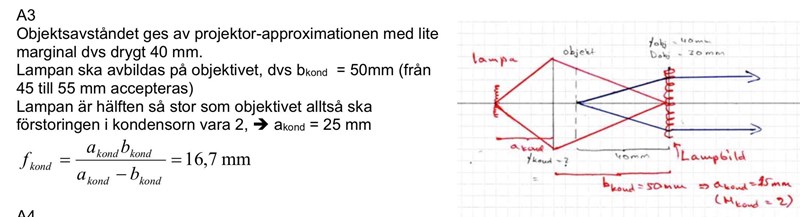

Jag vet att med projektorapproximation kan man sätta att a(objektiv) = f(objektiv), men hur får jag fram att b(kond)=50mm?

Det här låter som något väldigt unikt för KTH så du får nog fråga din föreläsare. I ett verkligt system så beräknas optimalt avstånd mellan objektiv och kondensorlins enligt:

$\displaystyle d_{C}=F_{p} \left[1+\frac{1}{M_{p}} \right]$

Där $d_{C}$ är det du kallar b(kond), $F_{p}$ är objektivets fokallängd och $M_{p}$ är förstoringen. I ett verkligt system skulle detta alltså bli:

$d_{C} = 40 \cdot 1.5 = 60 m m$

Du kan läsa mer på sidan 419 - 421 i denna bok:

Handbook of Machine Vision Engineering
