12 svar
74 visningar
Cien är nöjd med hjälpen
Cien 1138
Postad: 26 feb 21:42 Redigerad: 27 feb 12:21

Quiz. Frekvenssvar

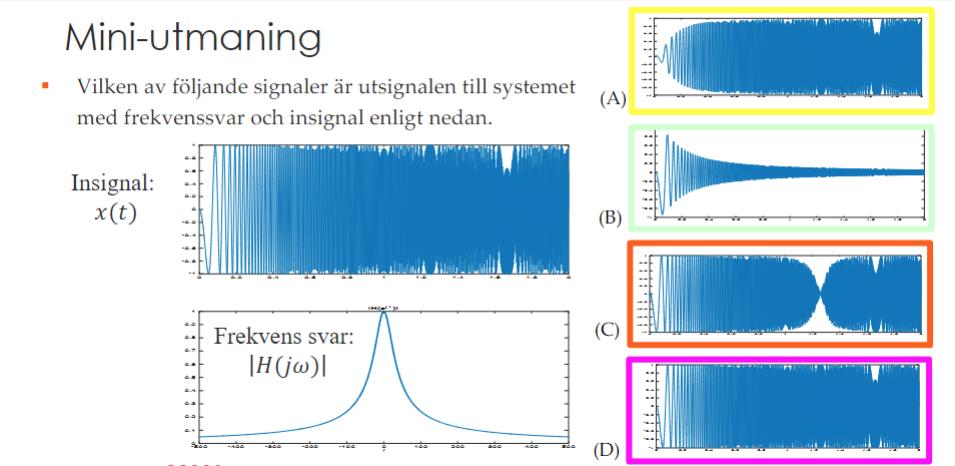

Hej. Jag undrar hur man ska resonera till uppgiften nedan? Har ingen aning

ThomasN 1805
Postad: 27 feb 19:43

Jag har svårt att se i vad som står i frekvenssvaret. Är det noll i mitten på x-axeln? I så fall är det lågpassfilter.

Det ser ut som insignalen börjar på låg frekvens och med tiden ökar den, ett s.k. frekvenssvep.

Cien 1138
Postad: 29 feb 12:17
ThomasN skrev:

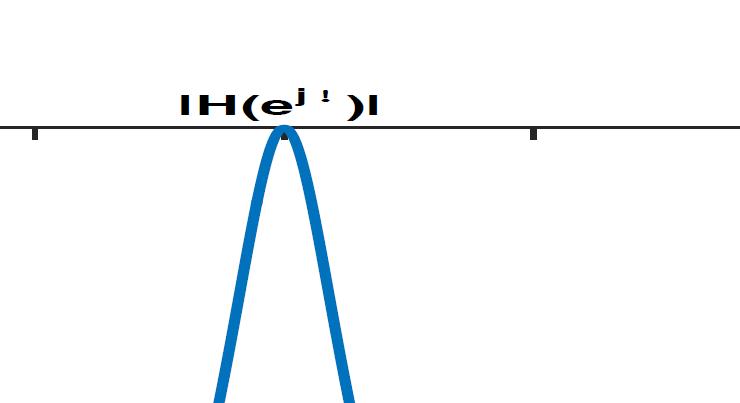

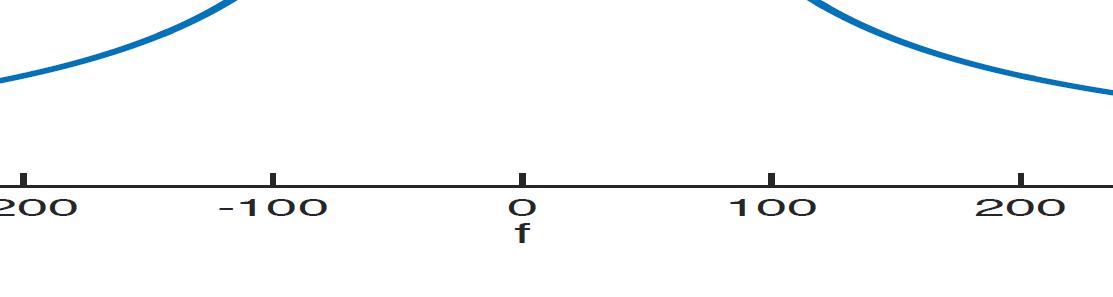

Jag har svårt att se i vad som står i frekvenssvaret. Är det noll i mitten på x-axeln? I så fall är det lågpassfilter.

Det ser ut som insignalen börjar på låg frekvens och med tiden ökar den, ett s.k. frekvenssvep.

över

under

ThomasN 1805
Postad: 29 feb 12:21

Ja, då är det ett lågpassfilter.

Vad händer då med höga frekvenser? Hur skulle ett frekvenssvep från låga till höga frekvenser se ut?

Cien 1138
Postad: 29 feb 13:10
ThomasN skrev:

Ja, då är det ett lågpassfilter.

Vad händer då med höga frekvenser? Hur skulle ett frekvenssvep från låga till höga frekvenser se ut?

Frågar du hur ett högpassfilter skulle se ut? Det verkar vara (A), låga frekvenser dämpas medans höga frekvenser passerar.

ThomasN 1805
Postad: 29 feb 13:15

Nej jag menar att det är ett lågpassfilter. Vad händer med höga frekvenser i ett lågpassfilter?

Cien 1138
Postad: 29 feb 13:18
ThomasN skrev:

Nej jag menar att det är ett lågpassfilter. Vad händer med höga frekvenser i ett lågpassfilter?

I ett lågpassfilter passerar låga frekvenser medans höga dämpas.

ThomasN 1805
Postad: 29 feb 13:19

Precis! Vilken bild motsvarar det?

Cien 1138
Postad: 29 feb 13:22 Redigerad: 29 feb 13:23
ThomasN skrev:

Precis! Vilken bild motsvarar det?

(B) måste det vara tänker jag. Låga frekvenser passerar medans höga dämpas.

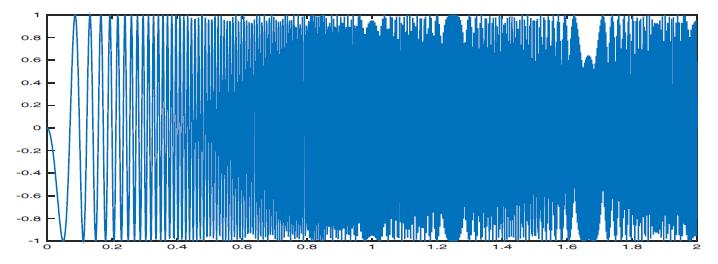

Är det denna bilden som tyder på detta? känns som man inte kan hämta någon information av den grafen över, till insignalen x(t).

ThomasN 1805
Postad: 29 feb 13:34

Ja, B vill jag också ha det till.

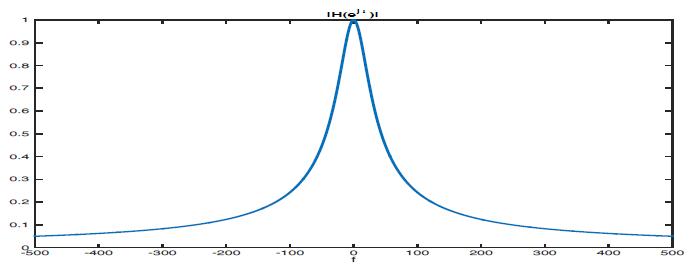

Titta på hur kurvan ser ut för positiva värden på frekvens. Vid noll ser det ut som H(jw) är 1 och blir lägre och lägre ju högre frekvensen blir.

Cien 1138
Postad: 29 feb 13:46
ThomasN skrev:

Ja, B vill jag också ha det till.

Titta på hur kurvan ser ut för positiva värden på frekvens. Vid noll ser det ut som H(jw) är 1 och blir lägre och lägre ju högre frekvensen blir.

Jag tror jag var lite otydlig.

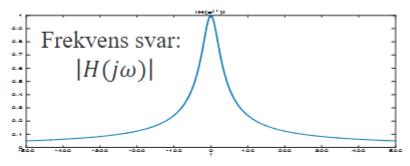

Vi använder denna grafen för se vilken typ av filter vi har och göra med.

Dvs vi använder inte denna

ThomasN 1805
Postad: 29 feb 14:39

Ja, H(jw) grafen säger oss vad det är för filter vi har.
x(t) grafen är en signal som matas in i filtret. Den ska jämföras med alternativen där ett av dem visar hur det ser ut när signalen passerat filtret.

Cien 1138
Postad: 29 feb 15:08
ThomasN skrev:

Ja, H(jw) grafen säger oss vad det är för filter vi har.
x(t) grafen är en signal som matas in i filtret. Den ska jämföras med alternativen där ett av dem visar hur det ser ut när signalen passerat filtret.

Okej. Tack för all hjälp. Känns som jag har ett grepp om detta nu :)
