Radiellt Grepp - Vad betyder det?

Hejsan, jag förstår inte vad som menas med "radiella greppet $δ$ "

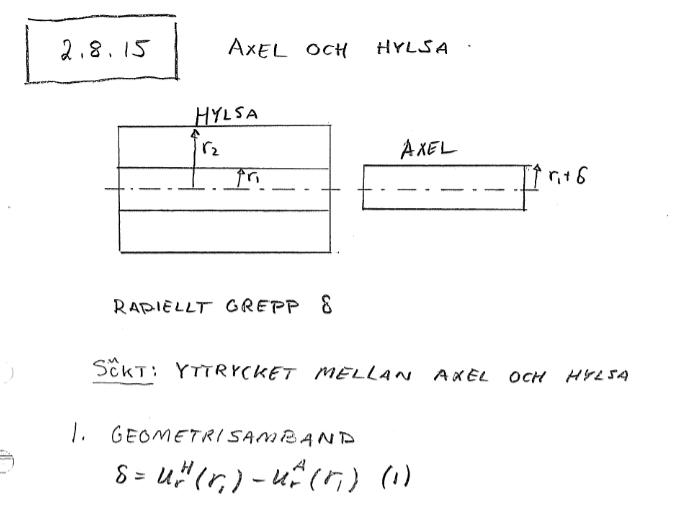

Det här är vad mitt lösningsförslag säger att man ska göra för att få fram $δ$ matematiskt

Jag förstår inte vad själva greppet ens är, jag tänkte att det var den radiella uttöjningen av axeln men det verkar ju inte stämma med lösningsförslaget.

Greppet är radieskillnaden. Alltså ett geometriskt mått på hur mycket hylsan expanderar och axeln komprimerar vid passning.

Läs mer här på sidan 11 och 12:

https://www.diva-portal.org/smash/get/diva2:1017093/FULLTEXT01.pdf

Märk väl att denne använder diametergreppet $\Delta$ vilket är dubbla radiella greppet $\delta$ .

Tack så jättemycket!
