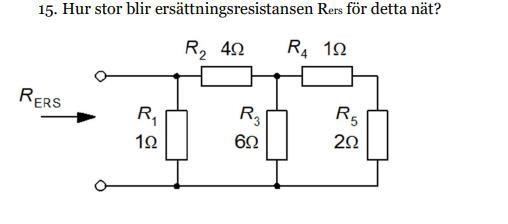

Räkna ut ersättningsresistans/total resistans i blandad krets
Facit säger 0,86 ohm, är det korrekt? Visa gärna hur man räknar ut det också, då vår lärare även fastnade
Pilleröj skrev:
Börja med R4 och R5 som är i serie, sen är den ersättningsresustansen parallell med R3. Fortsätt på det viset så ska dubse att det löser sig.
Börja "längst bort".
R4 är i serie med R5, ersätt med en resistor.
Den resistorn är sedan parallell med R3, ersätt med en resistor.
Börja så.
Dr. G skrev:Börja "längst bort".
R4 är i serie med R5, ersätt med en resistor.
Den resistorn är sedan parallell med R3, ersätt med en resistor.
Börja så.
Blir ersättningsresistorn på R5, R4 och R3 i serie med R2 och parallell med R1? Finns det ett bra sätt att veta ifall ersättningsresistorn blir parallell eller seriekopplad?
Pilleröj skrev:Dr. G skrev:Börja "längst bort".
R4 är i serie med R5, ersätt med en resistor.
Den resistorn är sedan parallell med R3, ersätt med en resistor.
Börja så.
Blir ersättningsresistorn på R5, R4 och R3 i serie med R2 och parallell med R1? Finns det ett bra sätt att veta ifall ersättningsresistorn blir parallell eller seriekopplad?
Ja det stämmer, du kan tänka att du "frikopplar" vid noden efter R2(förbindningspunkten) och där ska det sättas in en ny resistor. Då ser du att den kommer vara i serie med R2
Engineering skrev:Pilleröj skrev:Dr. G skrev:Börja "längst bort".
R4 är i serie med R5, ersätt med en resistor.
Den resistorn är sedan parallell med R3, ersätt med en resistor.
Börja så.
Blir ersättningsresistorn på R5, R4 och R3 i serie med R2 och parallell med R1? Finns det ett bra sätt att veta ifall ersättningsresistorn blir parallell eller seriekopplad?
Ja det stämmer, du kan tänka att du "frikopplar" vid noden efter R2(förbindningspunkten) och där ska det sättas in en ny resistor. Då ser du att den kommer vara i serie med R2
Tack så mycket herr Engineering och Dr. G! Jag kom fram till att R5 och R4 = 3 ohm, och parallellt kopplad med R3 blir den 2 ohm. Ersättningsresistorn är kopplad i serie med R2, och blir därför 6 ohm, som sedan är kopplad parallellt med R1. 1/1 + 1/6 = 7/6. Inverterat 6/7 ~ 0,86 ohm.
Bara en sista fråga: hur hade man gått tillväga ifall man hade räknat om man hade räknat från "rätt håll"? Det är lite svårare att se vilka resistorer som är parallella med vilka.
Pilleröj skrev:Bara en sista fråga: hur hade man gått tillväga ifall man hade räknat om man hade räknat från "rätt håll"? Det är lite svårare att se vilka resistorer som är parallella med vilka.
Att räkna "från rätt håll" är att inte krångla till det för sig i onödan, d v s som Engineering och Dr.G har gjort.
