Räkna ut kretsschema

Hejsan!

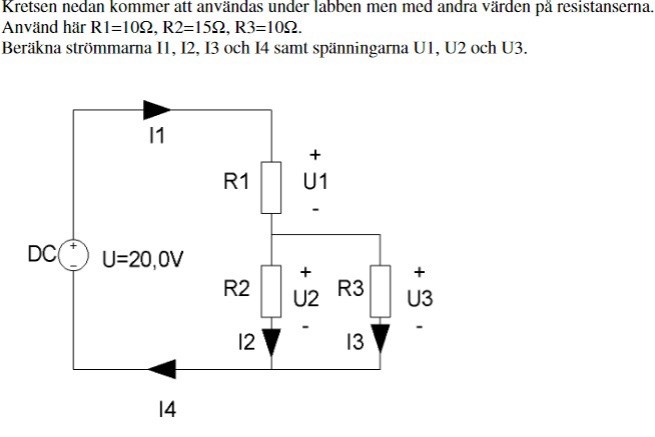

Jag har lite funderingar kring hur man kan räkna ut den här kretsen!

Antar att $I 1 = I 4$ och att de beräknas med
$\frac{1}{R_{p}} = \frac{1}{R_{2}} + \frac{1}{R_{3}}$
$R_{t o t} = R_{1} + R_{p}$
$I 1 = \frac{U}{R_{t o t}}$

Jag vet dock inte riktigt hur jag ska få tag på U2 och U3! Någon som vet?

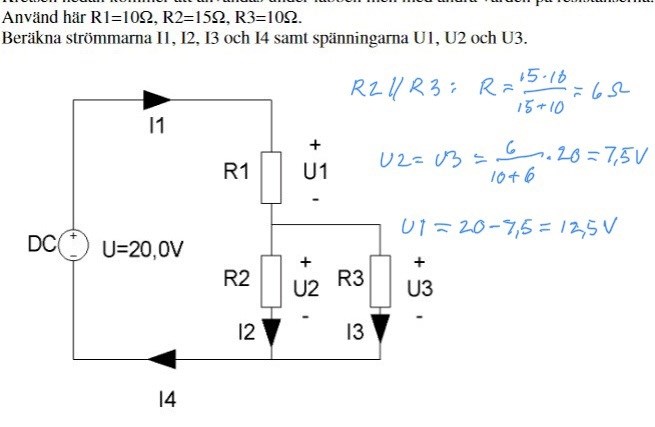

Jan Ragnar skrev:

Tack för svar! Sen är det väl bara att ta Ohms lag för räkna ut strömmarna? Sen stämmer det väl att I1=I4?

Sen förstår jag inte vilken formel du använder för att komma fram till att U2=U3= $\frac{6}{10 + 6} \times 20 = 7, 5 V$

Det är det snabba sättet att räkna ut hur en spänning fördelar sig över två seriekopplade resistanser.
Om vi söker spänningen U2 över R_p så blir den:

$U 2 = \frac{R e s v i s ö k e r s p ö v e r}{T o t a l a r e s} \times U = \frac{R_{p}}{R 1 + R_{p}} \times U = \frac{6}{10 + 6} \times 20$

Den längre vägen, som kanske är lättare att förstå, är först räkna ut I1 och sedan sedan med ohms lag räkna ut U2 som U2 = I1 x R_p

Man kan också räkna ut $i_1$ och sedan beräkna $i_2$ och $i_3$ med strömdelning.
