13 svar
89 visningar
Maremare är nöjd med hjälpen!
Maremare 784
Postad: 25 mar 2020 Redigerad: 25 mar 2020

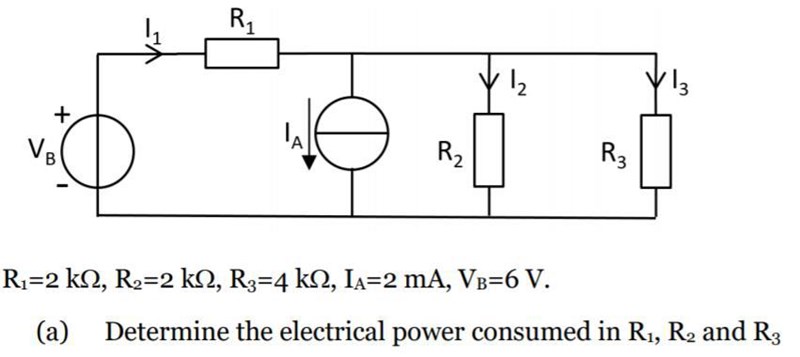

räkna ut obekanta i kretsen

Hej, ska lösa a) men har fastnat och undrar hur jag kan komma vidare

Det jag har gjort är att delat in kretsen i A, B och C och för varje del krets potentialvandrat medurs

och ställt upp ekvation enligt kirchhoffs spänningslag samt kirchhoffs ström lag.

Men jag får för många obekanta och för få ekvationer så kan inte lösa ut något

Är det något mer samband eller lag man behöver tillämpa för att lösa denna? behöver exempelvis jag räkna ut total resistans i hela krets eller räcker det med potentialvandra? eller total ström i kretsen, har slut på idéer

tack för hjälpen

EDIT: Har ställt upp/ritat följande om det hjälper hur jag tänkt men vet ej vad mer ska göras

Affe Jkpg 6668
Postad: 25 mar 2020

R23=R2//R3VB=I23R23+R1(IA+I23)

I23 är strömmen genom R23
Då löser du I23 i ovanstående samt att V23=I23*R23

Då bör du ha allt för att beräkna effekterna :-)

Maremare 784
Postad: 25 mar 2020
Affe Jkpg skrev:

R23=R2//R3VB=I23R23+R1(IA+I23)

I23 är strömmen genom R23
Då löser du I23 i ovanstående samt att V23=I23*R23

Då bör du ha allt för att beräkna effekterna :-)

tack för återkoppling!

vad innebär din första mening med // ?

att R2 och R2 är parallella och jag ska förenkla krertsen?

Affe Jkpg 6668
Postad: 25 mar 2020 Redigerad: 25 mar 2020

att R2 och R2 är parallella och jag ska förenkla krertsen?

R23 är ersättningsresistansen för R2 parallellt med R3

R23=R2R3R2+R3

Maremare 784
Postad: 25 mar 2020
Affe Jkpg skrev:

att R2 och R2 är parallella och jag ska förenkla krertsen?

R23 är ersättningsresistansen för R2 parallellt med R3

R23=R2R3R2+R3

okej okej jag får R23 = 1.3k ohm

får effekten över R1 till 13,5 mW, men hur kan jag veta om det stämmer? finns det någon kalkylator eller annat enkelt se om det är rätt?

tack för hjälpen!

Affe Jkpg 6668
Postad: 25 mar 2020

Ja, dä' finns ju allti' Fiffiga Affes Finurliga Fantomkalkylator...

Så lång tycks du ha räknat rätt :-)

Du ska beräkna ytterligare två effekter.

Ett tips är annars att man kan välja i vilka enheter man ska göra beräkningarna.
1: V, A, Ω

2: V, mA, kΩ

Maremare 784
Postad: 25 mar 2020
Affe Jkpg skrev:

Ja, dä' finns ju allti' Fiffiga Affes Finurliga Fantomkalkylator...

Så lång tycks du ha räknat rätt :-)

Du ska beräkna ytterligare två effekter.

Ett tips är annars att man kan välja i vilka enheter man ska göra beräkningarna.
1: V, A, Ω

2: V, mA, kΩ

oj det där vet jag inte riktigt vad det ska betyda :O

Okej det glädjer mig, har suttit 12 timmar med denna uppgift så skönt att man får 1 rätt till slut, ville första räkna ut den första innan jag lägger massa tid på de andra om de ändå skulle vara fel

men okej då är jag med på hur man kan tänka i fortsättningen. jag ska slutföra dom andra effekterna och lägga upp här så får vi se om det också blir rätt

jag hängde dock inte med på ditt senaste tips där, vad menas med punkt 1 och punkt 2?

Affe Jkpg 6668
Postad: 25 mar 2020

oj det där vet jag inte riktigt vad det ska betyda :O

I23=6-(2*2)2+43=2103=0.6mA

Maremare 784
Postad: 25 mar 2020
Affe Jkpg skrev:

oj det där vet jag inte riktigt vad det ska betyda :O

I23=6-(2*2)2+43=2103=0.6mA

det är väl samma som mitt svar eller vadå?

Maremare 784
Postad: 25 mar 2020

nu är jag klart med resterande effekterna och räknade enligt nedan:

verkar det ok/rimligt? eller kan jag ha missat något?

tack snälla för hjälpen!

Affe Jkpg 6668
Postad: 25 mar 2020 Redigerad: 25 mar 2020

verkar det ok/rimligt? eller kan jag ha missat något?

Jo, fast du "går över ån efter vatten"

V23=I23R23=0.6*43=0.8VP2=V232R2=0.822=0.32mWP3=V232R3=0.824=0.16mW

Annars utmärkt bra jobbat :-)

Maremare 784
Postad: 25 mar 2020 Redigerad: 25 mar 2020
Affe Jkpg skrev:

verkar det ok/rimligt? eller kan jag ha missat något?

Jo, fast du "går över ån efter vatten"

V23=I23R23=0.6*43=0.8VP2=V232R2=0.822=0.32mWP3=V232R3=0.824=0.16mW

Annars utmärkt bra jobbat :-)

okej skönt! tack för hjälpen!

menar du att jag skrivit/räknat för mycket "onödigt" ?

EDIT: Okej förstår jag vad du skrev, att de resterande resistorerna har samma motstånd, är det något som gäller eller måste man visa det?

Affe Jkpg 6668
Postad: 25 mar 2020

EDIT: Okej förstår jag vad du skrev, att de resterande resistorerna har samma motstånd, är det något som gäller eller måste man visa det?

Nä, över de resterande resistorerna R2 och R3 finns samma spänning V23, som jag visat hur man beräknar.

Maremare 784
Postad: 25 mar 2020
Affe Jkpg skrev:

EDIT: Okej förstår jag vad du skrev, att de resterande resistorerna har samma motstånd, är det något som gäller eller måste man visa det?

Nä, över de resterande resistorerna R2 och R3 finns samma spänning V23, som jag visat hur man beräknar.

tack för hjälpen!
