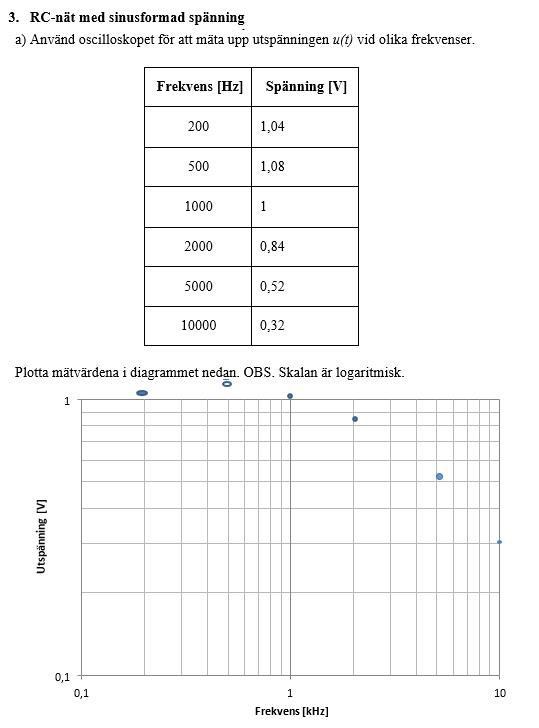

RC nät sinusformad spänning frekvenser
Fråga: Vad skulle en sådan koppling kunna användas till?
Vet inte hur man ska besvara frågan
Jag är tveksam till hur du placerat dina fyra först punkter utmed y-axeln.
Vilka frekvenser passerar ett sådant filter utan att dämpas?
Affe Jkpg skrev:Jag är tveksam till hur du placerat dina fyra först punkter utmed y-axeln.
Vilka frekvenser passerar ett sådant filter utan att dämpas?
Ingen aning
Bullegott skrev:Affe Jkpg skrev:Jag är tveksam till hur du placerat dina fyra först punkter utmed y-axeln.
Vilka frekvenser passerar ett sådant filter utan att dämpas?Ingen aning
Nähä...om du tittar i diagrammet....vilka frekvenser dämpas?
Affe Jkpg skrev:Bullegott skrev:Affe Jkpg skrev:Jag är tveksam till hur du placerat dina fyra först punkter utmed y-axeln.
Vilka frekvenser passerar ett sådant filter utan att dämpas?Ingen aning
Nähä...om du tittar i diagrammet....vilka frekvenser dämpas?
De med högre spänning?
Bullegott skrev:Affe Jkpg skrev:Bullegott skrev:Affe Jkpg skrev:Jag är tveksam till hur du placerat dina fyra först punkter utmed y-axeln.
Vilka frekvenser passerar ett sådant filter utan att dämpas?Ingen aning
Nähä...om du tittar i diagrammet....vilka frekvenser dämpas?
De med högre spänning?
Spänning? Jag frågade vilka frekvenser som dämpas! Titta utmed x-axeln!
Affe Jkpg skrev:Bullegott skrev:Affe Jkpg skrev:Bullegott skrev:Affe Jkpg skrev:Jag är tveksam till hur du placerat dina fyra först punkter utmed y-axeln.
Vilka frekvenser passerar ett sådant filter utan att dämpas?Ingen aning
Nähä...om du tittar i diagrammet....vilka frekvenser dämpas?
De med högre spänning?
Spänning? Jag frågade vilka frekvenser som dämpas! Titta utmed x-axeln!
De frekvenser över 1 kHz?
Beroende på hur en signal kan passera ett filter beskriver man tre olika typer som:
- lågpassfilter
- bandpassfilter
- högpassfilter
Sedan resonerar man om när spänningen sjunkit med och kallar det för en gränsfrekvens.
Så i ditt fall är gränsfrekvensen för lågpassfiltret runt 3kHz.
