Reaktionskrafter A och B med en trissa
Visa spoiler

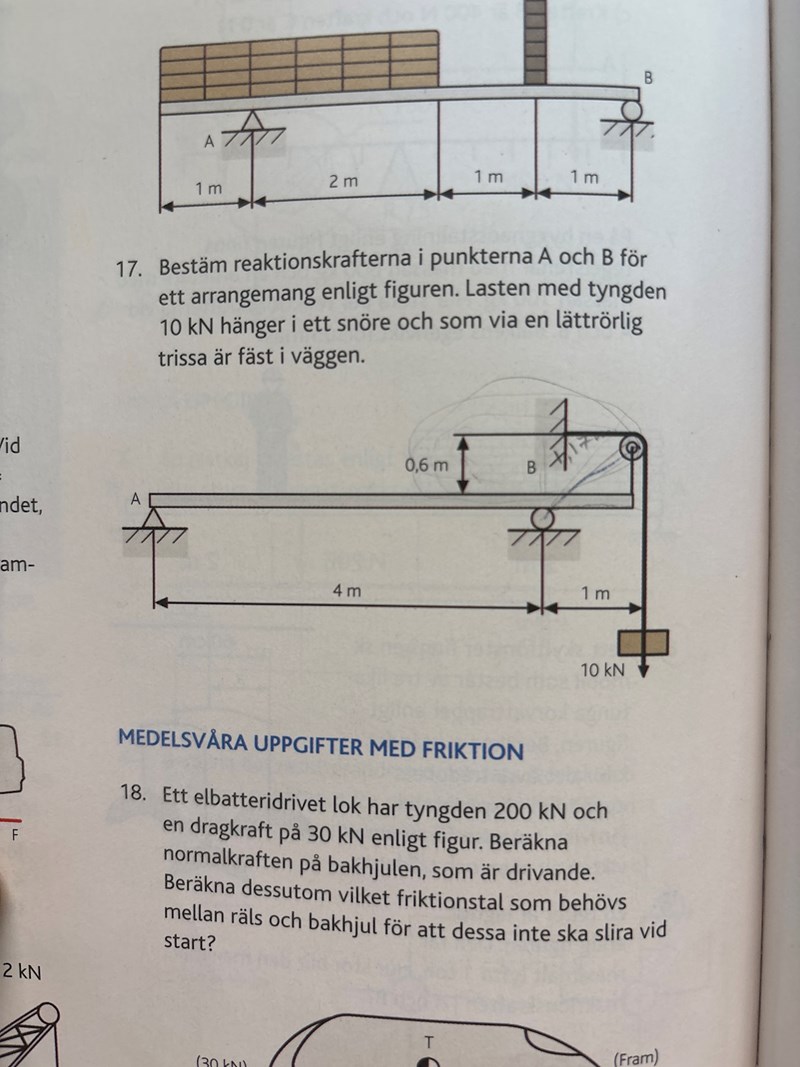

Jag behöver hjälp med uppgift 17, då jag inte fattar någonting. Har försökt på flera olika sätt men ändå inte rätt. Enligt facit så är det:
RB = 11kN och RA horisontellt 10 = kN
RA vertikalt = 1KN
RA som resultant (med pythagoras sats) = 10 ,05 kN
Snälla förklara hur man ska göra.
Det är i princip alltid samma lösningsgång på dessa typer av problem.
• Frilägg systemet.
• Sätt upp jämviktsekvationer.
• Lös ut efterfrågade storheter från jämviktsekvationerna.
Jag förstår inte bilden, men det kanske ni gör. Vad sitter trissan fast i? Om den sitter fast, hur påverkar den balken över huvud taget?
Jag tittar på samma uppgift. Jag förstår inte heller figuren.
1. Är B rullstödet?
2. Låt oss säga att det är en planka som vilar på A och B. Jag ser ingen kraft som verkar på plankan??? (Förutom reaktionskrafterna vid de två stöden som motverkar plankans egenvikt.)
Som sades i 1#, frilägg och se vilka krafter som påverkar balken.
Till vänster finns ett stöd som kan ta upp vertikal och horisontell kraft RAV och RAH.
Till höger finns ett rullstöd som bara kan ta upp vertikal kraft RB.
Sedan kommer det som kan uppfattas som besvärligt. Men, det vi vet är att tyngden påverkar linan med 10 kN. Eftersom den kraften överförs helt (kraften i linan ändras ju inte) till den vertikala väggen, så påverkas balken av en horisontell kraft 10 kN på höjden 0,6 m, och en vertikal kraft 10 kN en meter till höger om stöd B. Det spelar ingen roll hur "trissan" är utformad i övrigt, dess enda roll är att ge geometrin för linkrafterna.
Det är detta som är centralt att förstå vid friläggningen!

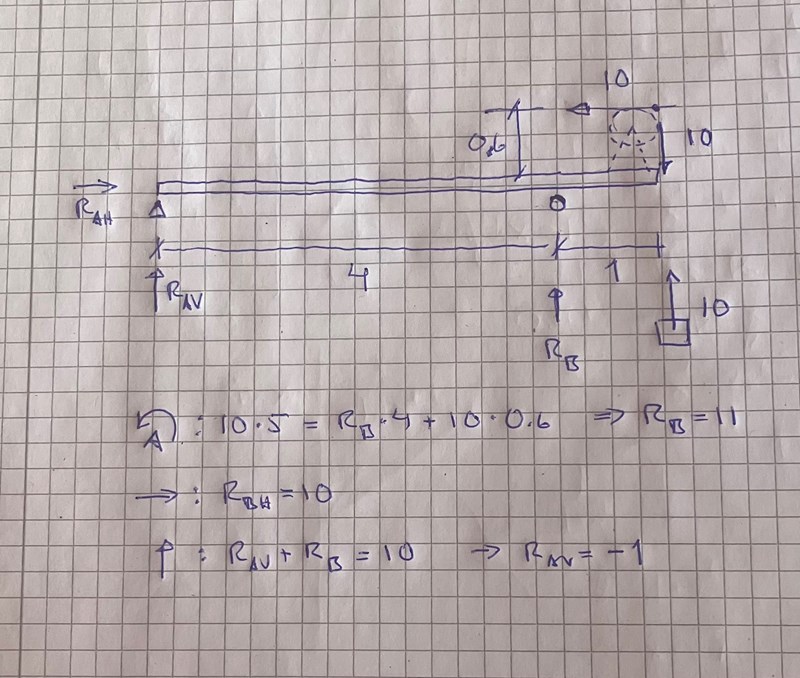

I två dimensioner ("plana" uppgifter) har vi en momentekvation och två jämvikter i olika riktning, ofta horisontell och vertikal till förfogande. Se figuren, där momentpunkten valts till A (valet är godtyckligt, men man kan göra det mer eller mindre svårt för sig)
