Resistor

Hej! Jag förstår ingenting av den här frågan. Kan någon förklara vad det är som frågas och hur man kan beräkna det?  Det enda jag fattar är att en resistor med 30Kohm är kopplad

Jan Ragnar 118
Postad: 6 apr 00:57

Läs exempelvis https://en.wikipedia.org/wiki/Potentiometer

Ebbask 357
Postad: 6 apr 01:48

Länken gav mig inte så mycket information så att jag ska kunna lösa uppgiften

Ebbask 357
Postad: 6 apr 12:06 Redigerad: 6 apr 12:06

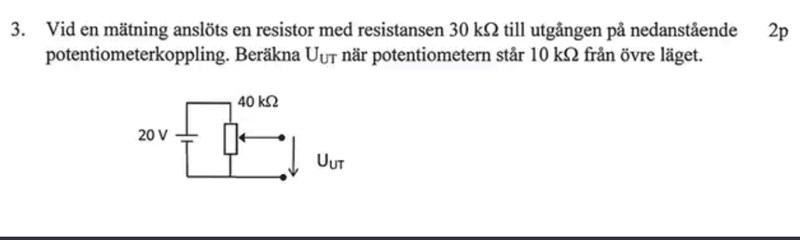

Undrar om det är rätt att tänka så här.  Om inte hur ska jag göra?
U=R*I

20V=40 000ohm* I

I=0.0005A

R=10 000Ohm

I=0.0005A

U=R*I=10 000ohm*0.0005A=5V

Spänningen vid Uri blir

20V-5V=15V

ThomasN Online 502
Postad: 6 apr 17:05

Nej, du bortser från voltmeterns inverkan.

Ebbask 357
Postad: 6 apr 20:51

Ska det alltså vara

5V?

ThomasN Online 502
Postad: 6 apr 22:31

Nej, det stämmer inte tyvärr.

Vad blir den totala resistansen med voltmeterns inkopplad?

Pieter Kuiper Online 469
Postad: 6 apr 22:37
ThomasN skrev:

Nej, du bortser från voltmeterns inverkan.

Uppgiften säger inget om någon voltmeter.

Bara att det ansluts en last på 30 kΩ.

Ebbask 357
Postad: 6 apr 23:10

Ska jag tänka

1/Rtot=1/(40 000) + 1/(10 000)?

ThomasN Online 502
Postad: 6 apr 23:19 Redigerad: 6 apr 23:37

Nej nej, det där blev fel.

Tänk dig potetiometern som två motstånd kopplade i serie. Det ena motståndet är 10kohm och det andra är...?

I punkten mellan dessa tänkta motstånd kopplas voltmeterns in.

Det är bara en resistans på 30kohm som kopplas till potetiometern inte en voltmeter. Jag rörde till det.

Ebbask 357
Postad: 7 apr 00:35

Hmm tror inte att jag förstår

ThomasN Online 502
Postad: 7 apr 09:30

Vet du hur en potetiometern fungerar?

Ture 3462
Postad: 7 apr 09:40

Så här kan kretsen ritas med inkopplad last på utgången och potentiometern i läge enligt uppgiftstexten.

Du ska alltså beräkna spänningen över de två parallellkopplade 30 kohmsmotstånden.

Ebbask 357
Postad: 7 apr 10:17 Redigerad: 7 apr 10:17

Vet inte om det är rätt men jag hoppas på det iallafall

Ture 3462
Postad: 7 apr 10:23

du har använt fel spänning på spänningskällan, ska vara 20 V enligt uppgiften.

För övrigt verkar du gjort rätt, kolla också på vad dom frågar efter.

Ebbask 357
Postad: 7 apr 10:27 Redigerad: 7 apr 10:28

Jag har råkat räkna med 12V men det står i uppgiften att det ska vara 20V

I= 20/(25000)=0.0008A

U=10 000*0.0008=8V

Resten blir

20v-8v=12v

I=U/Rtot

I=12/25 000

I=0.00048A

Det här borde stämma

Men jag förstår inte vad det är de frågar efter

Ture 3462
Postad: 7 apr 10:30

Utspänningen dvs de 12 V som du beräknat

Ebbask 357
Postad: 7 apr 10:35

? Vad menar du

Ture 3462
Postad: 7 apr 13:25

Dom frågar efter spänningen Uut se bilden i ditt första inlägg.

Uut är spänningen över de två motstånden på vardera 30 kohm i min skiss. Dvs det som du beräknat till 12 V

Ebbask 357
Postad: 7 apr 13:42

Okej om I=0.00048A

U är det som sökes.
R= 30 000ohm

U= 30 000*0.00048=14.4V

Ture 3462
Postad: 7 apr 14:27

Nej, istället som du redan gjorde för några inlägg sedan, jag har klippt;

" I= 20/(25000)=0.0008A

U=10 000*0.0008=8V

Resten blir

20v-8v=12v "

Ebbask 357
Postad: 7 apr 14:29

Varför delar du med 25 000 istället för 30 000ohm

Ture 3462
Postad: 7 apr 14:36

Det är du som har gjort det...

Du räknade ut totala strömmen i kretsen, genom att dela spänningen med ersättningsresistansen. Ersättningsresistansen för de tre motstånden är 10+ (30 parallellt med 30) som blir 25 kohm

strömmen blir alltså 20/25000

Den sökta spänningen kan nu räknas ut antingen som du gjort, Metod 1: dvs 20 V minus spänningsfallet över 10 kohm, eller enligt Metod 2: spänningsfallet över de två parallellkopplade 30 kohm (15 kohm)

Första metoden ger 20- 10000*20/25000 = 20-8 = 12 V

Andra metoden ger 15000*20/25000 = 12 V

Ebbask 357
Postad: 7 apr 14:53

JHa jag räknar ut att Rtot är 25000Ohm
