Resonemang om kraft i y-led
Jag har frilagt kolven. Den är i vila, alltså påverkas den av en lika stor kraft i motsatt riktning. För att vevstaken ska kunna trycka med 50 kN i y-led (uppåt) måste kraften i vevstaken vara 50,8 kN riktad snett uppåt vänster.
Vevstakens kraft i x-led (åt vänster) är 8,8 kN.

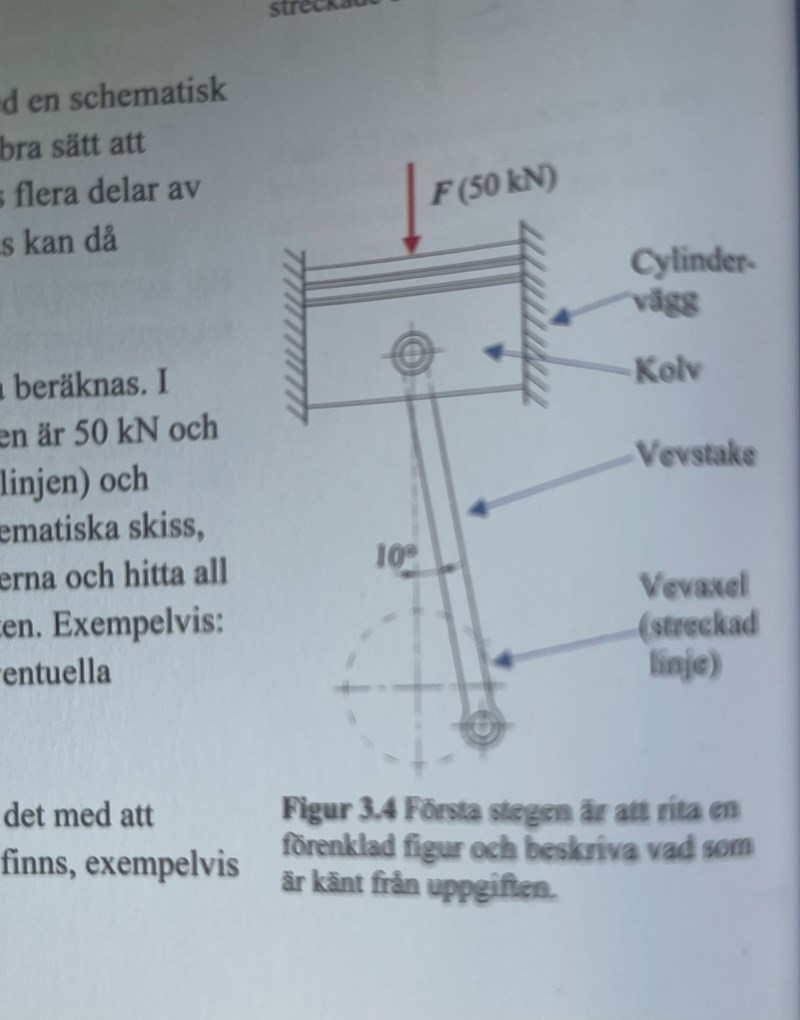

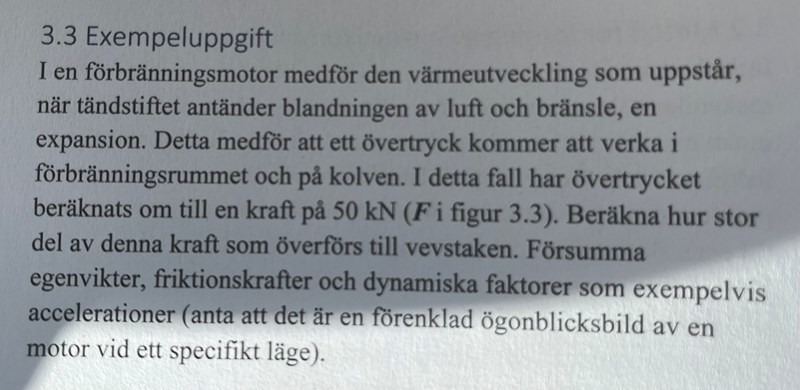

Problemet är att jag inte förstår frågan??? 😵💫 ”Beräkna hur stor del av denna kraft som överförs till vevstaken.” Se nedan:
Hej,
Som jag tolkar uppgiften och din text ovan så har du med hjälp av trigonomi bestämt kraften vid vinkeln 10 grader via kraftjämnvikt:
trycket i cylindern multiplicerat med cylinderns tvärnsnittsarea (blir 50 kN) motverkas av en lika stor vertikal kraft från vevstaken. Sedan får man en sidkraft som varierar med med vevvinkeln. Kraften i vevstaken blir 50/cos(10) som du har räknat ut. Andelen av kraften på kolven blir då 1/cos(10), dvs 1.02 eller 102%.
Jag hoppas det var svar på frågan.
Mvh
POS
