Riktning (1)

Om man kröker fingrarna runt ledaren så pekar fingrarna i fältets riktning om tummen pekar i strömmens riktning.

Varför har de satt ut det gula?

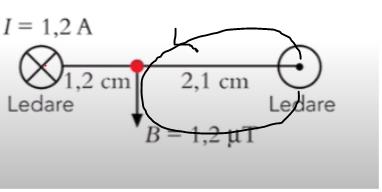

Ska fingrarna peka såhär <<

De ville nog bara markera att det går en ledare där. Vilket håll strömmen går åt vill de inte säga något om den här gången, det ska du ta reda på.

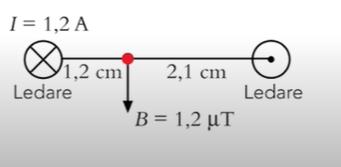

Det löste sig. Men detta delproblem av samma fråga förstår jag inte.

Det verkar som om de har satt ut strömmens riktning korrekt med symbolerna i ledarna, trots att de frågar dig om dem. Börja med att anta att de riktningarna stämmer, och ta bara reda på storleken på strömmen till höger.

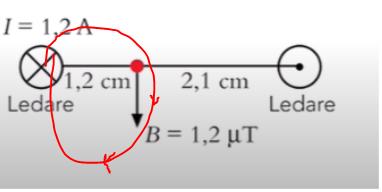

Här har jag markerat magnetfältetsriktning.

Storleken:

B = $$\begin{gathered} \frac{2\times {10}^{-7}\times 1,2}{0,012}=2\times {10}^{-5} \\ B = 2\times {10}^{-5} T \end{gathered}$$

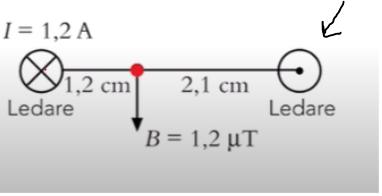

Den andra sidan ser ut såhär

Och där är det magnetiska flödet 1,2 10^-6 T?

Hur blev det mindre? De roterar åt samma håll?

Hmm, ja, då får vi sluta tro på strömmens riktning. Strömmen går väl åt andra hållet till höger då.

Hur kommer det sig? Varför har de ritat denna symbolen annars?

Och hur ska man vid sådana uppgifter veta vad som är vad?

Du har rätt. Det blir väldigt förvirrande. Dock är det tydligt i frågan att de frågar efter en ström och dess riktning. Då förstår man att symbolen inte indikerar någon riktning.
