Riktningen på magnetfältet

Ja vilken av dem representerar riktningen hos fingrarna i  halvsluten hand med tummen i riktning åt höger?

Jag tycker att båda kanske inte är de bästa sätten att rita cirklar med riktningar men det framgår hur de skiljer sig.

BBaro skrev:

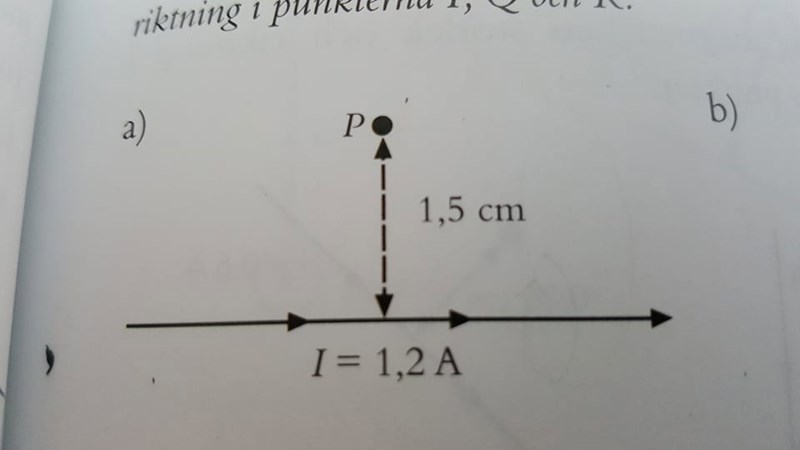

 Till denna uppgiften så skall jag bestämma magnetfältets riktning.

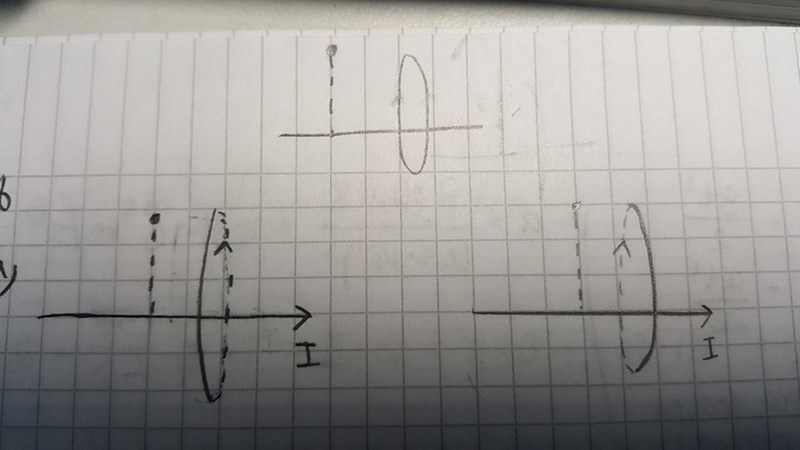

Jag använde då mig av högerhandsregeln och förstår att tummen skall peka åt höger, men fick då problem när jag skulle rita riktningen av fältet, så här tänkte jag

Vilket av dessa två har rätt riktning?

Båda går väl åt samma håll?!

Smaragdalena skrev:

Båda går väl åt samma håll?!

  Jo, det stämmer. Men om jag skulle rita riktningen i den lilla figuren ovan, skall pilen vara riktat uppåt på vänstra eller högra sidan?

Det går på ett ut.

Smaragdalena skrev:

Det går på ett ut.

 Menar du att riktningen uppåt kan vara både på vänstra eller högra sidan?

Jag tolkar ritningen som att det streckade är det bakre, alltså bakom I-axeln. Är det så? I så fall får jag till att vi tittar på samma cirkel, men lite från höger och lite från höger, respektive.

I punkten P har fältet en rikting som pekar rakt upp från ditt papper.

Båda dina figurer är då korrekta.

Laguna skrev:

Jag tolkar ritningen som att det streckade är det bakre, alltså bakom I-axeln. Är det så? I så fall får jag till att vi tittar på samma cirkel, men lite från höger och lite från höger, respektive.

 Ja, det stämmer. Det streckade representerar magnetfältet bakom

Affe Jkpg skrev:

I punkten P har fältet en rikting som pekar rakt upp från ditt papper.

Båda dina figurer är då korrekta.

 Är således den lilla figuren ovan felaktig?

Menar du den svaga översta bilden? Det går inte att avgöra om upp-pilen är på hitsidan eller bortsidan om ledaren, så den är meningslös.
