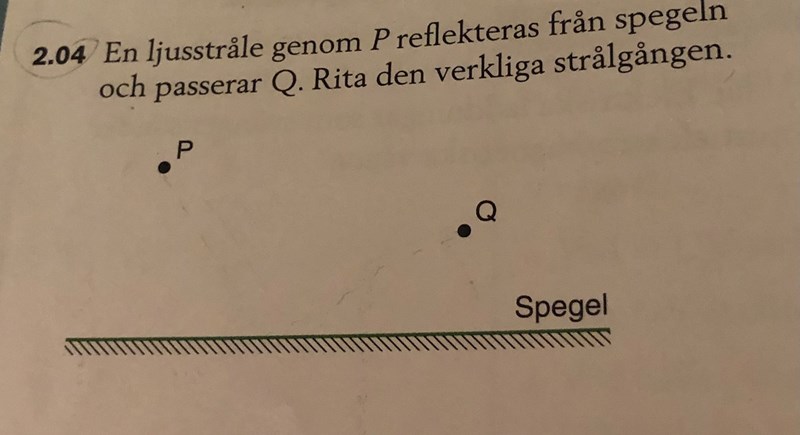

Rita den verkliga strålgången

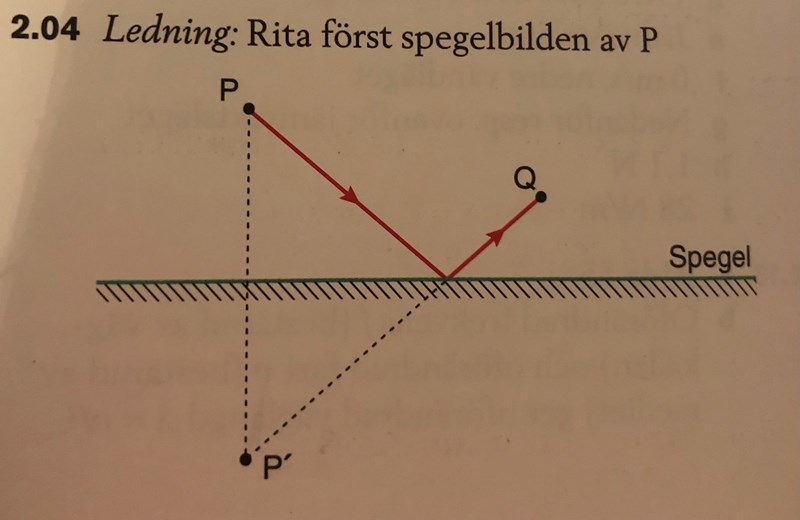

Facit:
Visa spoiler
Jag fattar att stålen ska mot spegeln och reflekteras tillbaka ut, men förstår inte varför de streckade linjerna dyker upp?
Jag ser att P dyker upp på båda sidor om spegeln vilket Bode betyda att det har med spegelvändhet. Men varför går den då igenom spegeln?
Talet handlar om hur man ska tänka för att snabbt hitta speglingspunkten. Eftersom infallsvinkel = utfallsvinkeln måste man ha något enkelt sätt att hitta var strålen träffar spegeln. P' finns alltså inte i verkligheten och de streckade linjerna är inte strålar, de är bara hjälplinjer.
Genom att sätta ut P' lika långt från spegeln som P fast på motsatt sida blir speglingspunkten rätt om man drar en linje från P' genom Q. Du kan se det genom att rita in en vertikallinje genom speglingspunkten. Sätt ut infallvinkeln v. Under spegeln är vinkeln mellan vertikallinjen och den streckade linjen från P' också v. Då är ju utfallsvinkeln också v. Dvs infallsvinkeln = utfallsvinkeln.
Lite svårt att förklara i ord men om du ritar och sätter ut vinklar ser du nog att det stämmer.

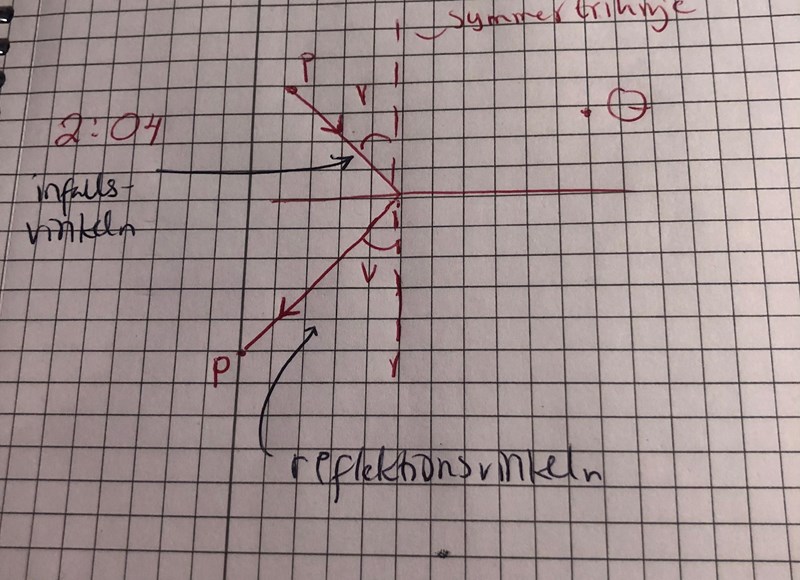

Jag tror jag förstår dig nu. Du menar alltså att infallsvinkeln är lika stor som reflektionsvinkeln? Men vi även att det ska finnas en till stråle som går genom Q, vad kallas den vinkeln som ”kastats” ut?
Den enda stråle som finns i verkligheten är den som går från P, reflekteras av spegeln och passerar genom Q.
Hjälplinjerna på andra sidan spegeln och P' är bara till för att på en enkelt sätt hitta reflektionspunkten.
Prova att rita upp P, Q, spegeln och P'. Var noga med att P' hamnar exakt lika långt ifrån spegeln som P och att den är rakt under (den är P:s spegling).
Dra en linje från P' till och igenom Q.
Rita in normalen (vertikalt streck) genom reflektionspunkten.
Sätt ut vinklar "överallt" så ser du nog varför denna metod för att hitta rätt reflektionspunkt fungerar.
