Rita freebody diagrams

Jag antar att det endast är krafterna på lådan som ska anges.

paruthy18 skrev :

hej

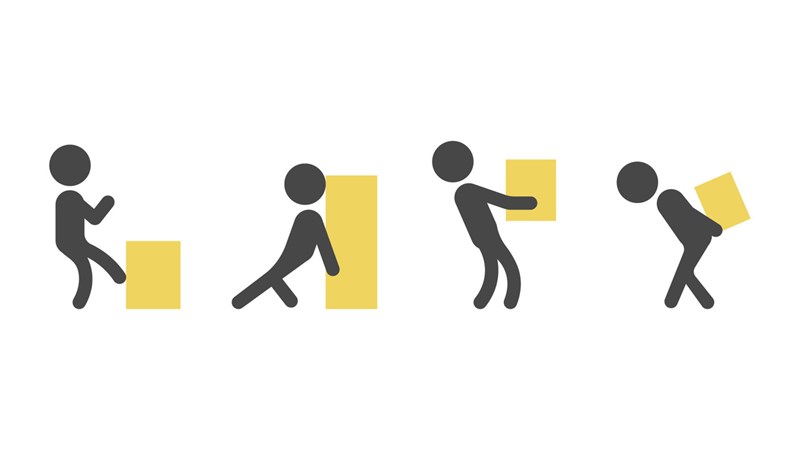

jag försökte rita free body diagram för de första och sista

situationerna så kan ni kolla om jag har rätt?

A-

pilen från upp till ner - gravitationskraft

pilen från ner till upp-normal kraft

pilen från höger till vänster- friktion

pilen från vänster till höger- muskel kraft

mängd - gravitations kraft och normalkraft i samma mängd

Ja det verkar stämma, men kalla det bara "påskjutande kraft", inte "muskelkraft".

                friktionen är mindre än muskelkraft

Det kan man inte veta något om eftersom det inte framgår av figuren om lådan ligger still eller är i rörelse.



D

pilen från upp till ner - gravitationskraft

Ja

pilen från ner till upp- ????

Lyftkraft

pilen från höger till vänster-???

Behövs inte om lådan är i vila

pilen från vänster till höger- luftmotståend

Behövs inte om lådan är i vila

är de rätt eller kan ni rätta de och hjälpa mig med de som jag inte visste

mvh/paruthy

B: Samma som A men angreppspunkten för den påskjutande kraften från människan ligger högre upp.

C: Samma som D.

tack för hjälpen
