Rita kopplingschema
Hej!

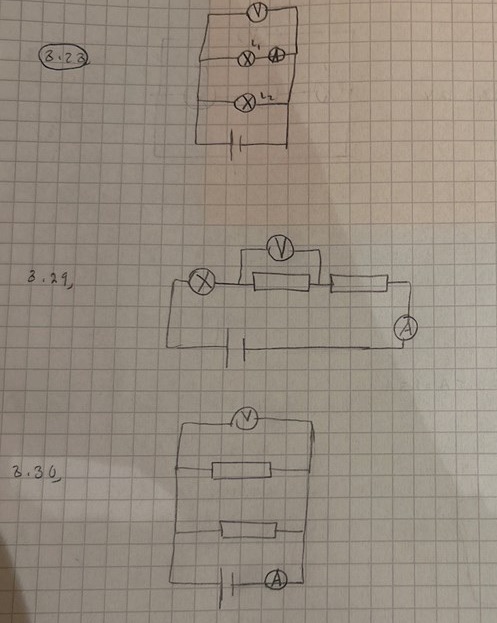

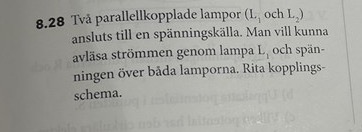

Jag skulle behöva hjälp med uppgifterna nedan. Jag har ritat alla tre, men de ser inte exakt likadana ut som facit. Jag vet dock att man kan rita samma schema på lite olika sätt. Skulle någon kunna kolla på de jag ritat och se om de är rätt.
(Enda anledningen till att jag har uppgifterna i en tråd är att det liksom är en och samma fråga)
Tjusigt! Det ser bra ut. Du har helt rätt i att det finns många sätt att rita samma koppling, så det är inte konstigt att dina inte stämmer med facits. Givet uppgifterna hade du säkert fått andra varianter av mig som inte heller varit lika vare sig facits eller dina. Elektriskt är de dock ekvivalenta. Det är lite som en julgransbelysning. Samma lampor, samma koppling, oavsett om den är ihoptrasslad eller sitter fint runt en gran.
Skönt att höra. Blev först ganska chockad när typ ingen stämde.
Tack för hjälpen!
