Rita spänningsgraf som funktion av tid

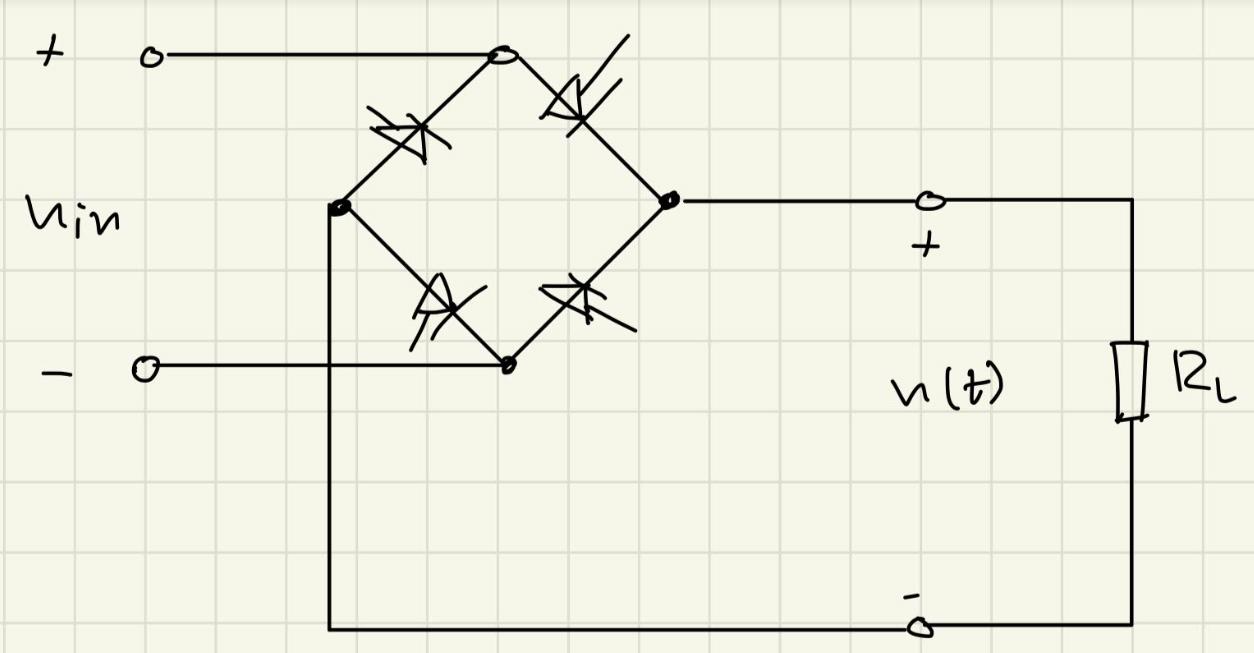

Jag ska rita ett tidsdiagram för spänningen u(t) i kretsen med tyristorer nedan:

Givet är att uin =230V och frekvensen f = 50 Hz. u(t) är väll då u(t)=2302sin(2π50t), så toppvärdet är U^=2302 och perioden T=1f=150=0,02 men hur vet hur resten av grafen ska se ut?

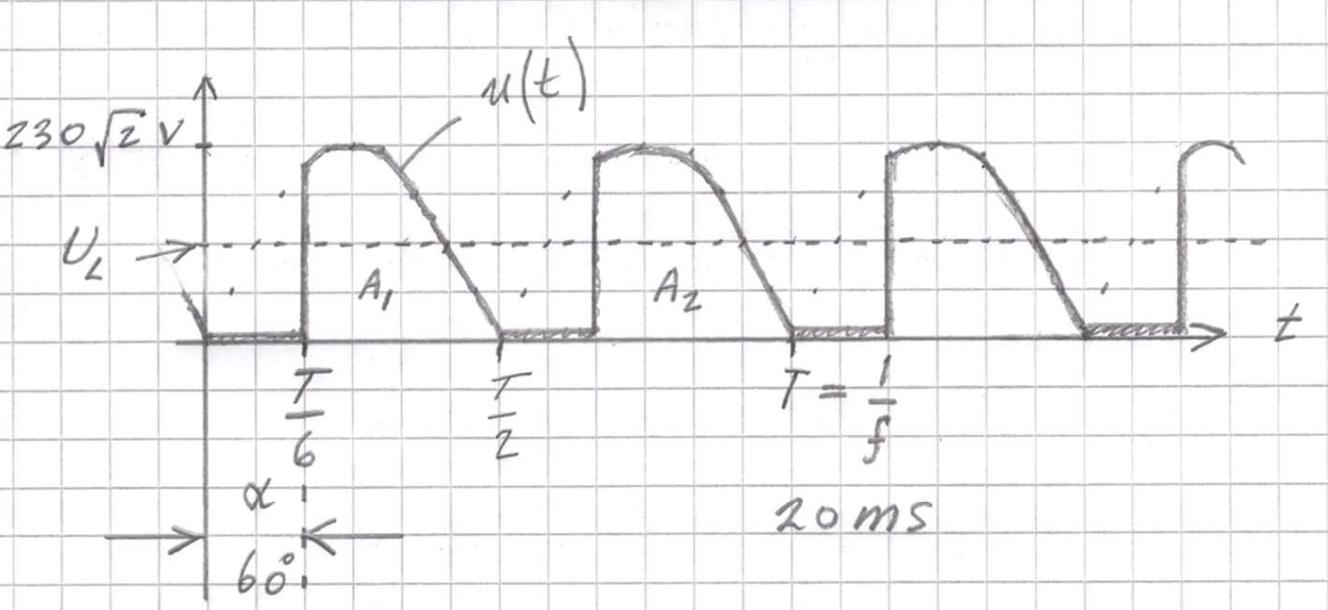

Enligt facit ska den se ut såhär:

CurtJ 1174
Postad: 18 sep 2023 09:49

När tyristorn börjar leda styrs av strömmen på gate'n och i figuren är de oanslutna så att säga att tyristorn tänder vid just T/6 finns inget stöd för i figuren. Kanske det fanns mer information i uppgiften?
