Postad: 23 sep 18:34

Rita strålgångarna

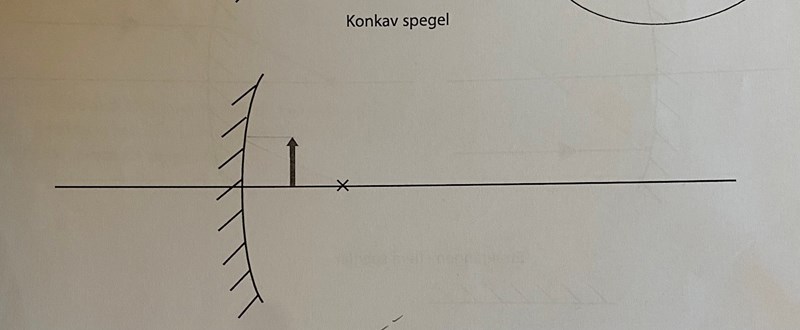

Hej! Skulle någon kunna hjälpa mig förstå hur jag ska rita ut strålgångarna på följande bild:

Jag vet att det är en konkav spegel. Alltså kommer ljusstrålarna att reflekteras utåt.
vad mer vet jag?

Pieter Kuiper Online 2964
Postad: 23 sep 18:36 Redigerad: 23 sep 18:47

Det ser ut som att krysset är fokuspunkten.

(Jag undrar hur mycket stråloptik egentligen tas upp i grundskolan.)

Ha en fin dag 855
Postad: 23 sep 18:51 Redigerad: 23 sep 18:53
Pieter Kuiper skrev:

Det ser ut som att krysset är fokuspunkten.

(Jag undrar hur mycket stråloptik egentligen tas upp i grundskolan.)

Vi jobbar ett helt kapitel om stråloptik just nu. Är det ovanligt?

men visst är det så att alla strålar samlas i fokuspunkten? Innebär det att jag ska rita strålarna utåt så att de samlas i krysset?

Pieter Kuiper Online 2964
Postad: 23 sep 18:57
Ha en fin dag skrev:
men visst är det så att alla strålar samlas i fokuspunkten? Innebär det att jag ska rita strålarna utåt så att de samlas i krysset?

Alla strålar som är parallella med den optiska axeln går genom fokuspunkten efter reflektion (i paraxial approximation).

Vidare gäller att strålgångar är omvändbara, så man kan konstruera hur en stråle går som kommer från samma riktning där fokuspunkt ligger.

Och den tredje huvudstrålen som man kan rita är den mot vertex (spegelns punkt på den optiska axeln.

Alla dessa tre ska skäras i samma punkt, pilspetsens bild.

Ha en fin dag 855
Postad: 23 sep 19:47
Pieter Kuiper skrev:
Ha en fin dag skrev:
men visst är det så att alla strålar samlas i fokuspunkten? Innebär det att jag ska rita strålarna utåt så att de samlas i krysset?

Alla strålar som är parallella med den optiska axeln går genom fokuspunkten efter reflektion (i paraxial approximation).

Vidare gäller att strålgångar är omvändbara, så man kan konstruera hur en stråle går som kommer från samma riktning där fokuspunkt ligger.

Och den tredje huvudstrålen som man kan rita är den mot vertex (spegelns punkt på den optiska axeln.

Alla dessa tre ska skäras i samma punkt, pilspetsens bild.

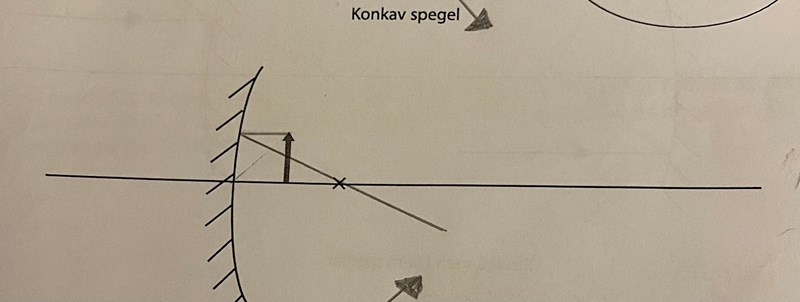

Jag inte helt säker på att jag förstår än så länge. Men kan det vara så att den första strålen reflekteras ut på följande vis:

Pieter Kuiper Online 2964
Postad: 23 sep 20:07

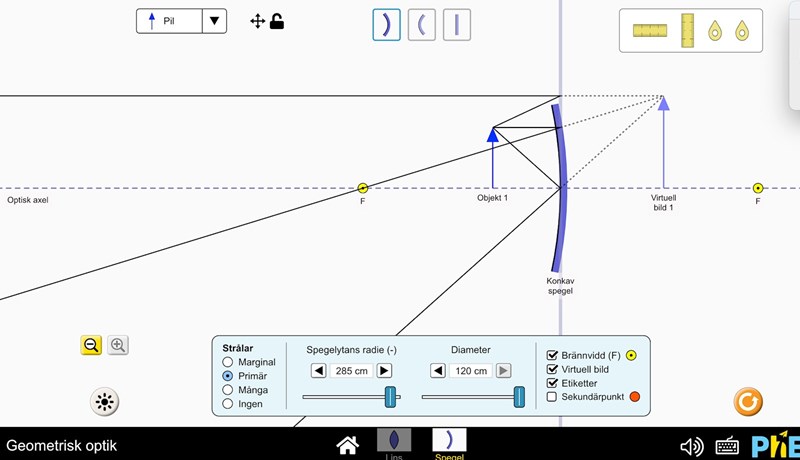

Det finns en bra simulering: https://phet.colorado.edu/sims/html/geometric-optics/latest/geometric-optics_sv.html

Ha en fin dag 855
Postad: 23 sep 20:32
Pieter Kuiper skrev:

Det finns en bra simulering: https://phet.colorado.edu/sims/html/geometric-optics/latest/geometric-optics_sv.html

Tack så jättemycket!!
