Rita ut fältlinjerna...

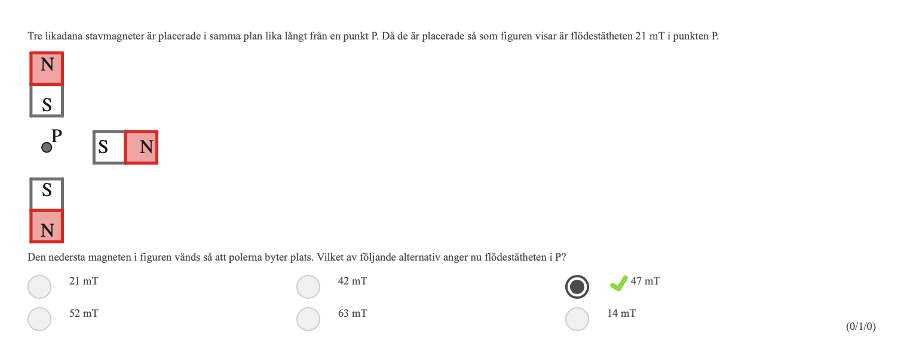

Hej, jag undrar hur man ska rita ut fältlinjerna från respektive magnet. Det blir olika beroende på var man ritar ut dem.
För varje magnet är fältet riktat in mot sydpolen. P är placerad så att fältet där från varje magnet är horisontellt eller vertikalt.
Tänk 1 magnet i taget. Om vi tittar på den övre magneten i figuren. Dess magnetfält är riktat in mot sydpolen, dvs uppåt vid P. Sen tittar du på de andra magneterna 1 i taget. Hur blir summan/resultatet av alla 3? Dels när de är riktade som i figuren och dels när man vrider på den nedre magneten.
Något sådant?
Jag ser att i vertikalled är nettokraften = 0 och i horisontellt led är nettokraften riktad åt höger.
Skulle jag vända på den nedre magneten blir nettokraften i y led nu dubbelt så stor och riktad uppåt och nettokraften i horisontalled är densamma. Tänker jag rätt?
Just det. Kommer inte magneter bredvid varandra (ex. den högst upp och den åt höger) påverkar varandra på något sätt?
Du tänker helt rätt! Men använd inte ordet kraft. Vi pratar om magnetfält med enheten T. En kraft har enheten N. Däremot är både magnetfält och kraft vektorstorheter, dvs de har både en storlek och riktning.
Magneter som kommer nära varandra påverkar så klart varandra. Det har vi alla märkt när vi har försökt tvinga ihop 2 sydpoler tex. Men då talar vi om krafter. Själva magnetfälten påverkar inte varandra. De bara adderas (superponeras säger man). Skulle man rita fältlinjer i de 2 fallen i uppgiften så blir de väldigt olika, men det är bara en följd av additionen (superpositionen) av de 3 individuella fälten. Kort sagt så får man fram fältet i P genom att addera (superponera) fälten från de 3 magneterna.
