7 svar
33 visningar
AbouAli87 138
Postad: 4 maj 11:01

Ritning!

hej

Vi har uppgift i skolan att göra en ritning av våran bil som vi byggde och nu när jag har blivit klar vill jag att ni betygsätter ritningen från A-F. Bilen åkte A så att veta vad ni kommer att betygsätta ritningen är viktigt. Jag vet att läraren kanske inte håller helt med er men ändå skulle vara kul att få veta vad ni tycker 😃

Mesopotamia 1066
Postad: 4 maj 11:17

Hej,

Initialt, om jag ska vara petig, ska dina linjer ha olika tjocklek beroende på dess prioritet.

Principles of Dimensioning | Engineering Design - McGill University

Tänk också på att pilspetsar inte ska vara överdrivet stora. Men som sagt, är detta bara små detaljer. Om din lärare inte är supernoggrann hade jag inte ändrat.

Detta är däremot akut:

  • Det saknas också skala / enhet i ritningen, det måste du lägga till.
  • Hjulen är inte helt runda heller. Använd en passare eller en mall för att få perfekta cirklar.
  • Avståndet mellan mittenbalken i ramen och den yttre saknas, det verkar inte som att den är centrerad. Du måste därför skriva ut det.
  • Storleken på det främre hjulet saknas.
  • Hjulens bredd saknas.
  • Jag hade också viljat se framsidan på bilen. Alltså en tredje ritningen framifrån, vilket är standard (topp, sida, fram).

Jag är ingen lärare, men baserat på ritningarnas skick i nuläget hade jag satt betyget C.

Om du fixar till det jag skrev blir det nog ett A.

AbouAli87 138
Postad: 4 maj 12:15

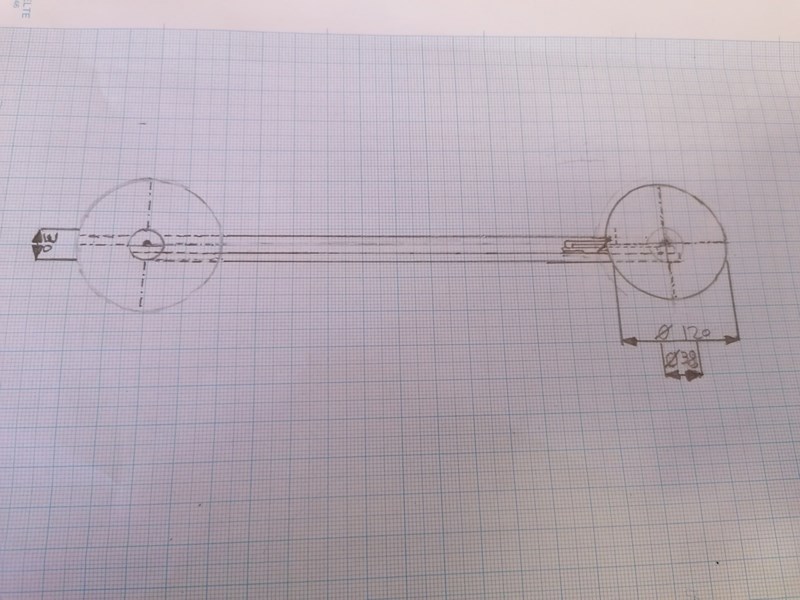

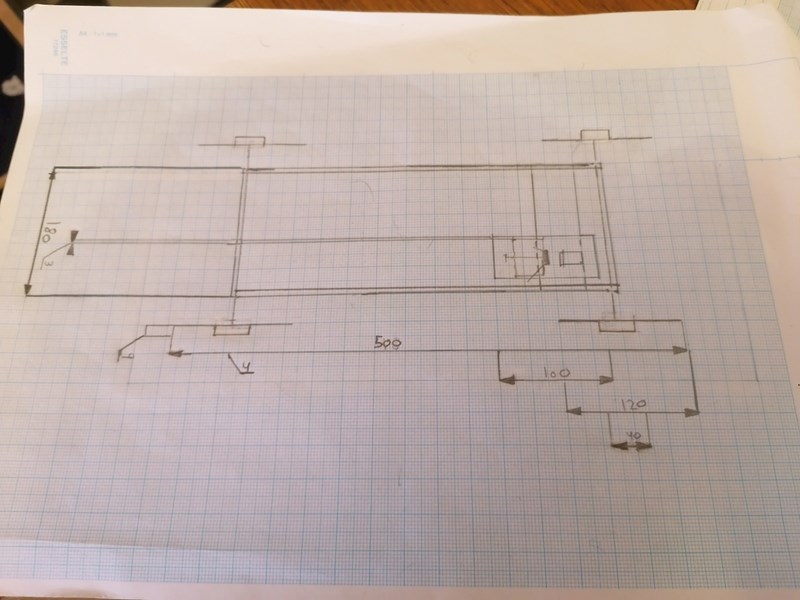

Det saknas också skala / enhet i ritningen, det måste du lägga till.( Den är med 1:3 kanske syns inte)

Hjulen är inte helt runda heller. Använd en passare eller en mall för att få perfekta cirklar.(Klar)

Avståndet mellan mittenbalken i ramen och den yttre saknas, det verkar inte som att den är centrerad. Du måste därför skriva ut det.(Förstod inte vad menar du?)

Storleken på det främre hjulet (Den har samma storlek som den bakre därför har jag inte rotat något till och lärare. Godkännande det)

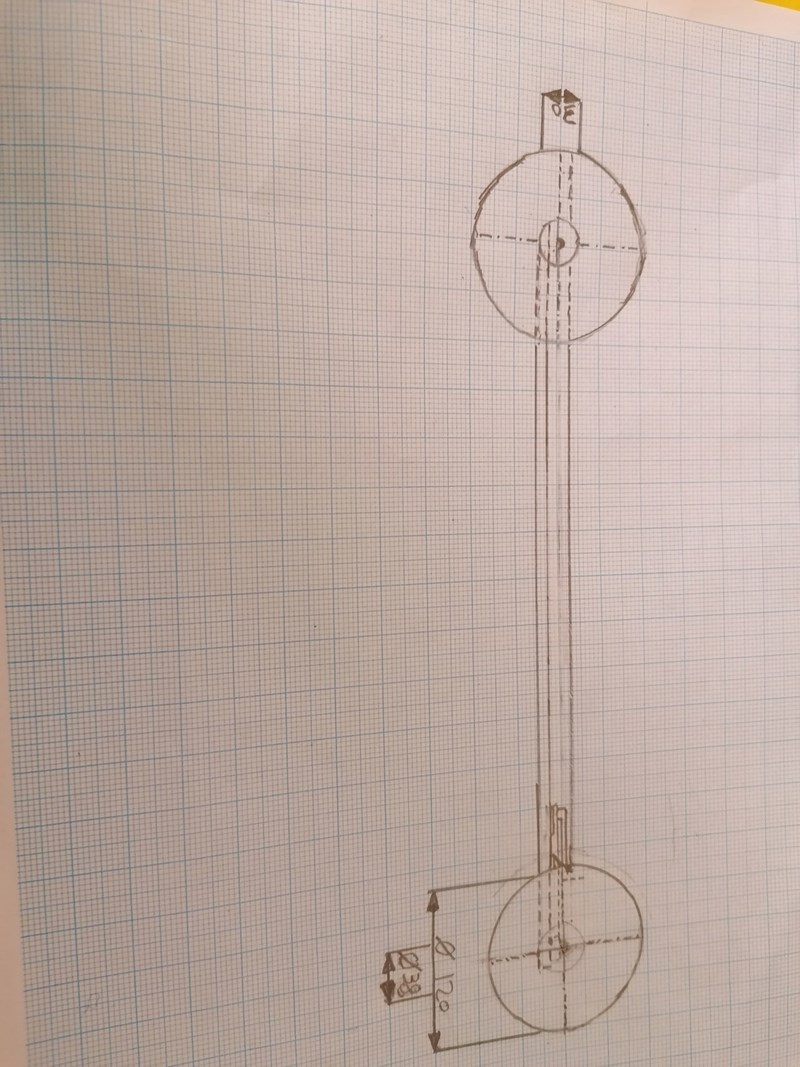

Hjulens bredd saknas.(den är med på andra ritningen 120 mm)

Jag hade också viljat se framsidan på bilen. Alltså en tredje ritningen framifrån, vilket är standard (topp, sida, fram). Läraren sa att det kunde räcka med två vyer för att jag ritade till att bilens avstånd är 180 mm)

AbouAli87 138
Postad: 4 maj 12:16

Mesopotamia 1066
Postad: 4 maj 12:27

Det främre hjulet är fortfarande inte helt runt, det finns massa smålinjer runt det. Ditt bakre hjul är mycket bättre.

Hur "tjockt" är hjulet? På bilden ser det papperstunt ut (även det måste skrivas in). Alltså vad har den yta som bilen åker på för dimension?

Vad är avståndet mellan gummibandet (antar jag?) och bilens ram?

AbouAli87 138
Postad: 4 maj 12:37

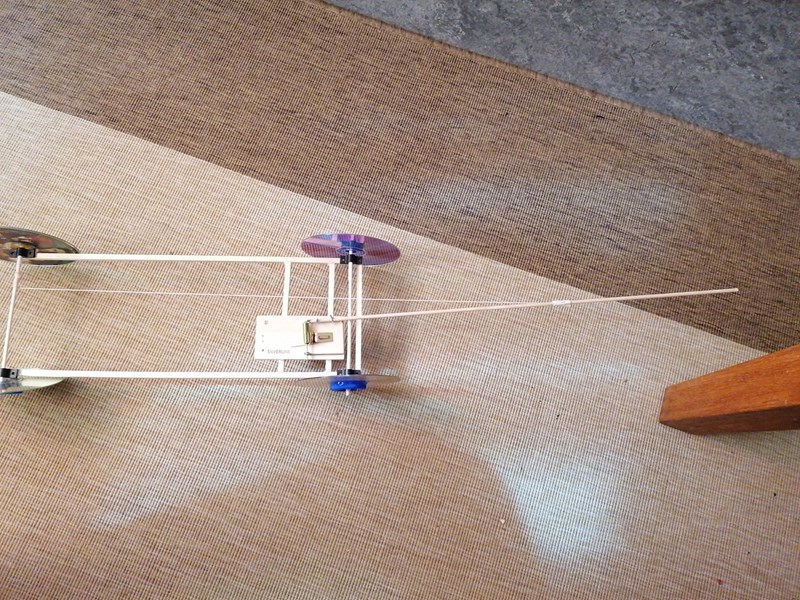

Hjulet är en Cd skiva och därför ser den tun ut. Här är en bild av bilen så du kan förklara vad du menade på sista frågan.

Mesopotamia 1066
Postad: 4 maj 12:47

Skriv då ut hur tjock CD-skivan är. Om du inte lyckas mäta, sök på Internet.

Här är det jag menar:

När staven ligger ner, vad är avståndet mellan staven och den yttre pinnen? (Det röda jag markerat.)

AbouAli87 138
Postad: 4 maj 16:17

Tjockleken är en millimeter på cd skivan men jag vet inte hur det och det andra du markerade med rött ska få plats i ritningen
