S.k. "motional emf" - sambandet mellan spänning och emf
a) 9,6 mV. Rätt enligt facit.

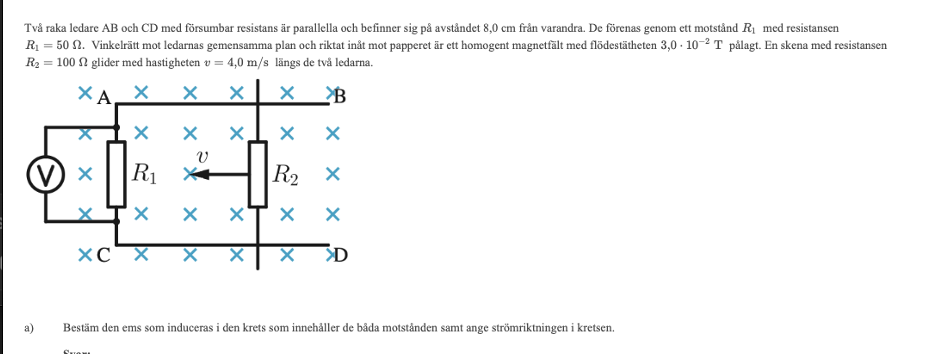

b) Vad visar en voltmeter inkopplad så som figuren visar?
Så här långt kommer jag.
U = R * I --> I = U/R = 0,0096/(100 + 50) =0,000064 ampere. Men sedan har vi ju redan kommit fram till spänningen - 9,6 mV - så jag vet ej varför jag beräknar strömmen. Men enl. facit är spänningen som voltmetern visar 3,2 mV. Vad har jag gjort fel? Blir också lite osäker, ser ut som att motstånden är parallellkopplade.
Läste något på internet om att U = emf - RI där R är den inre resistansen. Vad är inre resistans? Här i kretsen har vi två motstånd?
Hur hänger allt ihop?
Tack på förhand!
Du är så nära att lösa detta!
Du är inne på inre resistans och det är helt rätt. Man kan säga att staven som rör sig i magnetfältet är en spänningskälla med en emf på 9.6mV och en inre resistans på 100ohm. Något sånt här:
Om man bara skulle mäta spänningen i anslutningspunkterna så är den 9.6mV (men då flyter ingen ström).
Du har ju faktiskt räknat ut strömmen genom hela kretsen så då är det bara vad den strömmen ger i spänning över R1.
Tack! Men hur ska man veta att det är just resistorn med 100 ohm som är den inre resistansen. Tänker om det skulle dyka upp liknande uppgifter? Vilken är definitionen av inre resistans?
Det finns nog tyvärr inte en allmängiltig definition på inre resistans.
I det här fallet får man tänka sig staven som en oändligt antal seriekopplade element som så här:
Varje del av staven bidrar med en liten spänning och en liten resistans. Summan av det hela blir 9.6mV och 100ohm.
I batterier är det kemiska processer inblandade som påverkar spänning och resistans och de är säkert olika beroende på vilken typ av batteri det är.
