Du vet att spänningen över 120 ohm är 4 V, använd Ohms lag för att beräkna strömmen!
Edit: Som så uppmärksamt påpekas av ThomasN så är spänningen över 120 ohmsmotståndet inte 4 V utan betydligt mer!
Skrev samtidigt som Ture. Lägger mitt förslag bakom spoiler så det inte förvirrar.
Klicka bara här efter att du löst uppgiften med Tures metod.
Ett annat sätt är att räkna strömdelning.
Eftersom resistansen i den övre grenen är hälften så stor som den i den undre grenen så gäller att strömmen genom den övre grenen är dubbelt så stor som den genom den undre grenen.
Spänningen över 120ohm är inte 4V.
ThomasN skrev:Spänningen över 120ohm är inte 4V.
vad har jag gjort för fel? För spänningen över en seriekoppling kan ju adderas så blir det samma som spänningskällan. Samtidigt vet jag att spänningen över något som är parallelkopplat är samma, dvs 4 ohm
Splash.e skrev:ThomasN skrev:Spänningen över 120ohm är inte 4V.
Samtidigt vet jag att spänningen över något som är parallelkopplat är samma, dvs 4 ohm
Det verkar förvirrat.
Jag förstår inte vad som är givet. Allt som jag kan se är att strömmen i kretsen är 0,20 A. Strömdelning är då snabbaste väg till svaret.
Pieter Kuiper skrev:Splash.e skrev:ThomasN skrev:Spänningen över 120ohm är inte 4V.
Samtidigt vet jag att spänningen över något som är parallelkopplat är samma, dvs 4 ohm
Det verkar förvirrat.
Jag förstår inte vad som är givet. Allt som jag kan se är att strömmen i kretsen är 0,20 A. Strömdelning är då snabbaste väg till svaret.

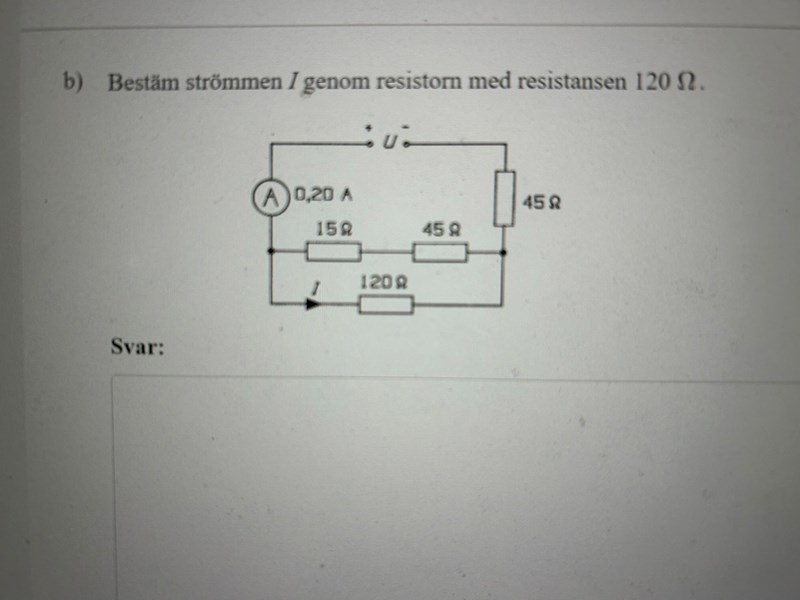

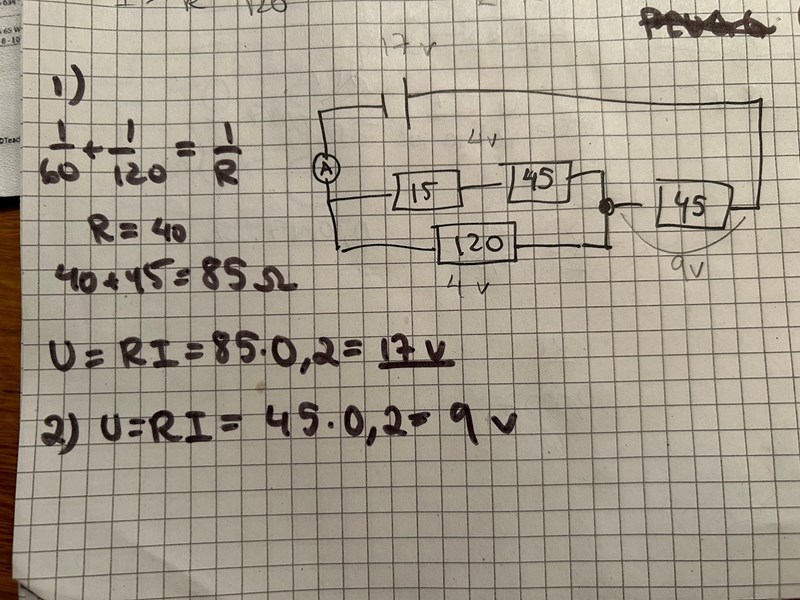

Den första bilden är det som är angivet. Sedan har jag enligt facit korrekt räknat ut att spänningen hos batteriet är 17 v. Nu vill jag beräkna strömmen gebom 120 motståndet. Hur ska jag göra det?
Splash.e skrev:
Den första bilden är det som är angivet. Sedan har jag enligt facit korrekt räknat ut att spänningen hos batteriet är 17 v. Nu vill jag beräkna strömmen gebom 120 motståndet. Hur ska jag göra det?
Klicka på den röda texten i mitt tidigare svar (svar #3).
Splash.e skrev:
Sedan har jag enligt facit korrekt räknat ut att spänningen hos batteriet är 17 v. Nu vill jag beräkna strömmen genom 120 motståndet. Hur ska jag göra det?
Då ser man omedelbart spänningen över 45 Ω med Ohms lag.
Och spänningen över 120 Ω. (Den är inte 4 volt. Och absolut inte 4 ohm.)
Och igen Ohms lag för att bestämma strömmen.
