Simon är ute och orienterar

Simon är ute och orienterar i Sverige. När han ska läsa av sin kompass står han rakt under en strömförande ledning, där strömmen går från norr till söder. Hur mycket fel kommer hans kompass att visa om ledningen är 4,0m ovanför Simons kompass och strömmen i den är 50A?

Jag vet inte hur jag ska tänka här. Har enbart lyckats med att rita någon bild

Pieter Kuiper Online 7448
Postad: 16 apr 2022 18:17
Katarina149 skrev:

Simon är ute och orienterar i Sverige. När han ska läsa av sin kompass står han rakt under en strömförande ledning,

Har enbart lyckats med att rita någon bild

Har du verkligen lyckats?

Katarina149 7151
Postad: 16 apr 2022 18:18 Redigerad: 16 apr 2022 18:19

Jag har åtminstone försökt. Din kommentar är onödig och ger ingen nytta . Istället kan du ge tips på hur man  kan rita

Ayoob Bassim 121
Postad: 16 apr 2022 21:50

Eftersom ledningen är ovanför honom och riktad i nord-sydlig ritning, kommer den ge ett upphov till ett magnetfält i X-led på kompassnålen (använd högerhandsregeln).

Katarina149 7151
Postad: 17 apr 2022 02:00

Menar du att det kommer bildas ett magnetfält som kan delas upp i en horisontal komposant och en vertikal komposant

Yngve 38322 – Livehjälpare
Postad: 17 apr 2022 10:18
Katarina149 skrev:

Jag har åtminstone försökt. Din kommentar är onödig och ger ingen nytta . Istället kan du ge tips på hur man  kan rita

Det enda felet på din bild var att du ritade den strömförande ledningen under Simon när den istället ska befinna sig 4 meter ovanför Simons kompass.

Rita om bilden på det sättet och använd högerhandsregeln för att klura ut vilken riktning (väderstreck N, S, Ö eller V) fältet från den strömförande ledningen har.

Visa din bild.

Katarina149 7151
Postad: 17 apr 2022 21:58

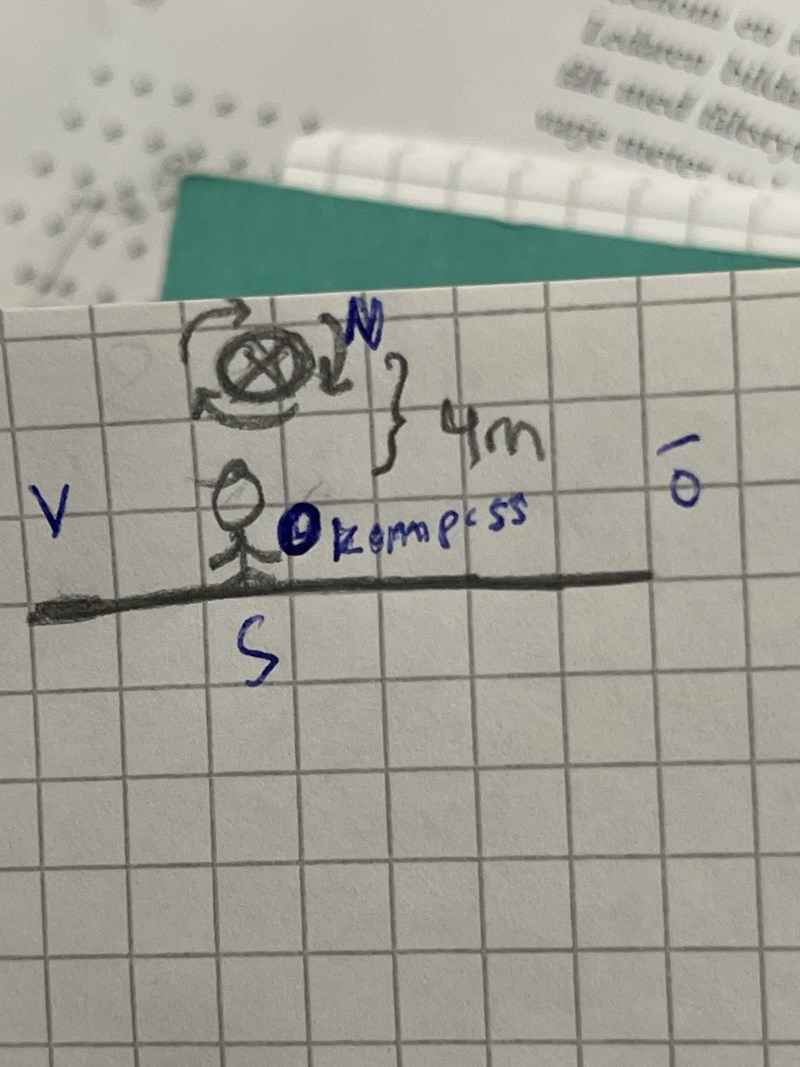

@yngve

här ovan ser du min bild

Yngve 38322 – Livehjälpare
Postad: 17 apr 2022 23:36

OK bra den ser bättre ut.

Har du även klurat ut om magnetfältet från den strömförande ledningen är riktat åt norr, söder, öster eller väster?

Katarina149 7151
Postad: 17 apr 2022 23:42 Redigerad: 17 apr 2022 23:42

Nej jag har inte lyckats klura ut riktningen från den strömförande ledningen. Hur kan jag klura ut riktningen?

Yngve 38322 – Livehjälpare
Postad: 17 apr 2022 23:49 Redigerad: 17 apr 2022 23:49

I din bild är magnetfältets riktning vid kompassen åt vänster, eller hur? Fundera då på vilket väderstreck som strömmen färdas i, är det norrut eller söderut? Med hjälp av det kan du klura ut om vänster i din bild motsvarar österut eller västerut.

Om du känner att det blir för krångligt så kanske det blir enklare om du ritar Simon, kompassen och den strömförande ledningenn uppifrån. Låtsas att du är en fågel som flyger ovanför den strömförande ledningen och att du tittar rakt ner på den, Simon och kompassen. Hur ser din vy ut då?

Katarina149 7151
Postad: 17 apr 2022 23:58 Redigerad: 17 apr 2022 23:59

Bilden visar att magnetfältet går från öster till väster och från väster till öster

Yngve 38322 – Livehjälpare
Postad: 18 apr 2022 00:07 Redigerad: 18 apr 2022 00:08

Jag förstår inte vad S och N avser i din bild, menar du att söder är neråt i marken och att norr är uppåt i luften?

Och varför tycker du att väster är till vänster i bilden och öster till höger i bilden?

Jag tror det blir enklare om du istället ritar en bild av Simon, kompassen och den strömförande ledningen uppifrån. Då blir det mycket enklare att klura ut vad som är vad plus att det blir enklare för dig att visa hur du tänker.

Katarina149 7151
Postad: 18 apr 2022 00:10 Redigerad: 18 apr 2022 00:11

S i min bild står för söder och N står för norr

”Och varför tycker du att väster är till vänster i bilden och öster till höger i bilden?”

Varför skulle det inte vara så? Hur ska man istället tänka?

Katarina149 7151
Postad: 18 apr 2022 00:12

Kan du visa vad du menar med att ”rita uppifrån”?

Yngve 38322 – Livehjälpare
Postad: 18 apr 2022 00:38
Katarina149 skrev:

S i min bild står för söder och N står för norr

OK, men som du har ritat bilden ser det ut som att söderut är neråt i marken och norrut är uppåt i luften. Så menar du väl inte?

”Och varför tycker du att väster är till vänster i bilden och öster till höger i bilden?”

Varför skulle det inte vara så? Hur ska man istället tänka?

Om du står vänd mot söder (dvs tittar in i papperet) så har du öster åt vänster och väster åt höger. Du har ritat tvärtom.

Yngve 38322 – Livehjälpare
Postad: 18 apr 2022 00:38
Katarina149 skrev:

Kan du visa vad du menar med att ”rita uppifrån”?

Som i det här svaret.

Katarina149 7151
Postad: 18 apr 2022 03:04 Redigerad: 18 apr 2022 03:06

”Yngve skrev: OK, men som du har ritat bilden ser det ut som att söderut är neråt i marken och norrut är uppåt i luften. Så menar du väl inte?”



Jo hur skulle jag istället ha markerat norr, söder,väster och öster?

Om du står vänd mot söder (dvs tittar in i papperet) så har du öster åt vänster och väster åt höger. Du har ritat tvärtom.

Hur menar du här?


Yngve 38322 – Livehjälpare
Postad: 18 apr 2022 07:26 Redigerad: 18 apr 2022 07:42
Katarina149 skrev:

Jo hur skulle jag istället ha markerat norr, söder,väster och öster?

Du kan markera Ö och V i bilden, men N och S får du beskriva med ord istället, eftersom den ena riktningen är "ner i papperet" och den andra är "upp från papperet", vilket är svårt att illustrera i bilden.

Om du står vänd mot söder (dvs tittar in i papperet) så har du öster åt vänster och väster åt höger. Du har ritat tvärtom.

Hur menar du här?

OK, då kanske vi har en förklaring till problemen med väderstrecken.

Kontrollfrågor: Vilket eller vilka av dessa påståenden är du inte med på?

  1. Om du står på marken och har ansiktet vänt åt norr så har du ryggen vänd åt söder.
  2. Åt ditt höger är då öster.
  3. Åt ditt vänster är då väster.
  4. Om du nu vänder dig 180° så har du ansiktet vänt åt söder och ryggen vänd åt norr.
  5. Åt ditt höger är då väster.
  6. Åt ditt vänster är då öster.
Katarina149 7151
Postad: 21 apr 2022 20:49 Redigerad: 21 apr 2022 20:49

Här är mitt försök . Är det rätt?

Katarina149 7151
Postad: 22 apr 2022 01:59

Men vad blir svaret på frågan "åt vilket håll går den magnetiska fältstyrkan"?

Vilken magnetisk fältstyrka syftar de på?

Katarina149 7151
Postad: 24 apr 2022 14:27
Katarina149 skrev:

Här är mitt försök . Är det rätt?

Programmeraren 3387
Postad: 25 apr 2022 14:18

Ser ut som att du använder den vertikala komposanten av jordmagnetiska fältet. Men kompassen hålls ju horisontellt.

Vad gäller fältet fån ledaren så ser din bild uppe till höger rätt ut men jag ser inte att du angivit någonstans om avvikelsen är på öst- eller västsidan av vad den hade varit utan ledaren. Åt vilket håll är det fältet riktat i kompasspunkten?

Katarina149 7151
Postad: 25 apr 2022 14:41 Redigerad: 25 apr 2022 14:41

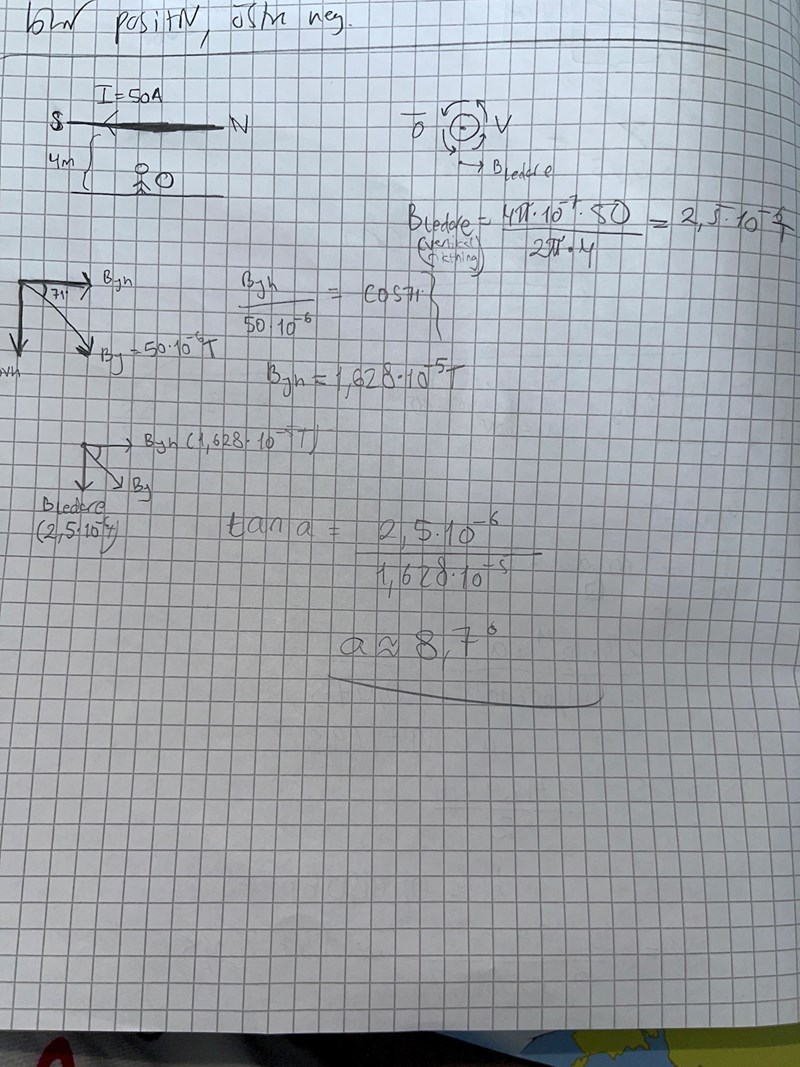

Är det rätt nu?

Programmeraren 3387
Postad: 25 apr 2022 19:52

Bilden med ledaren som prick med fältet runt uppe till höger är tvärtom mot hur du ritade den i #21.
Åt vilket håll menar du att avvikelsen sker?

Använd tumgreppet. Om du inte kan tumgreppet måste du lära dig det först.
