Skivbroms bromsmoment

Hej!

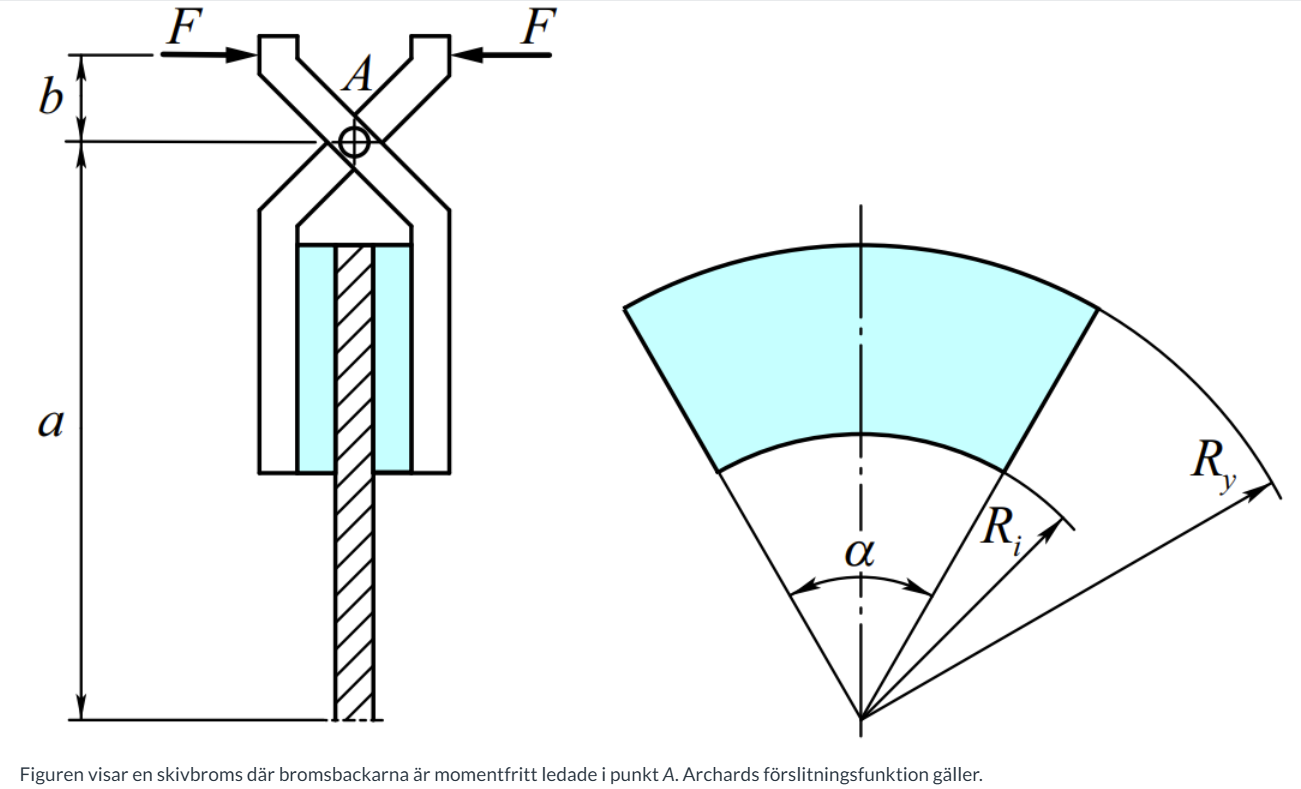

Jag får inte rätt på denna uppgiften och skulle behöva lite vägledning.I min uträkning har jag inte tagit hänsyn till vinkeln och jag misstänker att jag borde det men jag vet inte hur i så fall. Rätt svar ska vara 2,01Nm

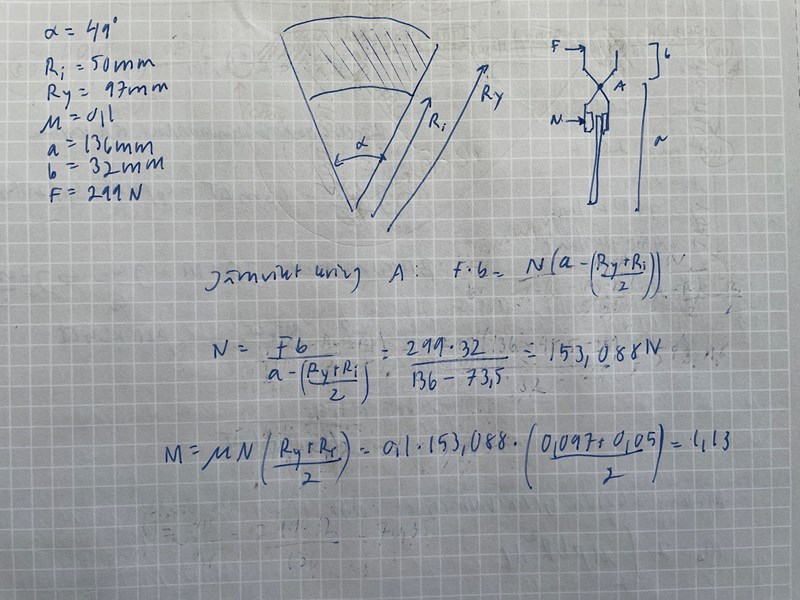

I min uträkning har jag satt upp en momentjämvikt kring A och på så vis fått fram kraften N. Denna har jag sen använt i formeln för bromsmomentet.

Det är ju två bromsklossar, så du får ju åtminstone multiplicera med två.

Sen beror det ju lite på vilka approximationer ni brukar göra antar jag. Även om man antar att trycket $p$ är konstant och över kontaktytan borde ju den effektiva radien ges av

$\displaystyle r_e=\frac{\iint_A r^2\,drd\theta}{\iint_A r \,dr d\theta}$

Men det ger ju snarare en större radie.

Tack för svaret D4NIEL!

Det är sant, det missade jag. Tack!

Ja, jag får också att det blir större med den formeln, jag har en formel $M = \int_{R i}^{R y} \int_{- α / 2}^{α / 2} μ p r d θ d r r$ men jag tror den gäller för nya bromsbelägg, inte för inslitna och det står i uppgiften att Archards förslitningsfunktion gäller.

Jag funderar på om jag behöver ha fram ett annat värde på kraften som kallas $F_{w}$ där jag bara räknade med kraften (som jag kallat N i min lösning). Jag har även en ekvation $p_{w} = \frac{K_{w}}{r}$ och en $F_{w} = K_{w} α (R_{y} - R_{i})$ då ekvationen jag använde för momentet egentligen inte hade kraften F utan F_w . Men jag har varken K_weller p_w utan bara F (som jag kallade N i min beräkning). Jag kommer helt enkelt inte vidare.
