Skjuvspänning i bult

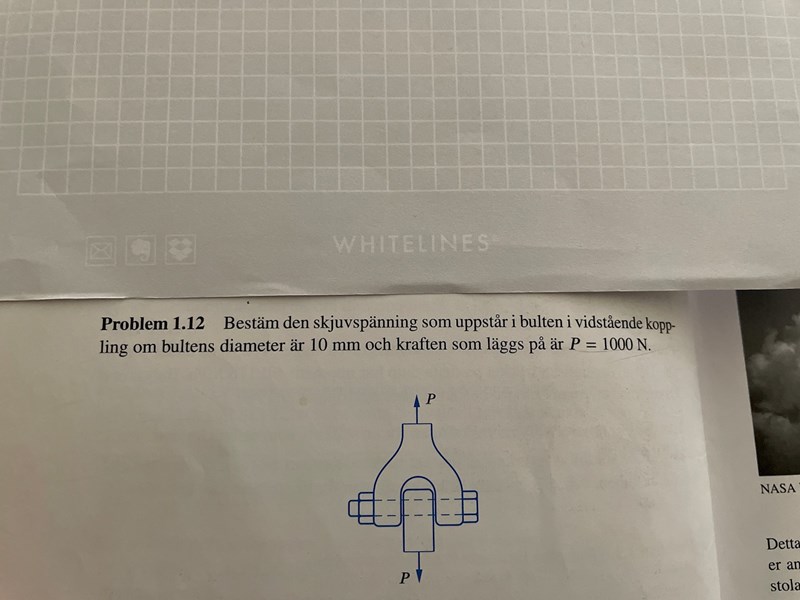

Hej! På den här uppgiften får jag ett värde som är dubbelt så stort som det ska vara och jag undrar vad det beror på. Jag funderade på om jag skulle ta 2*P eftersom det finns två krafter, men då kommer det bli fyra gånger för stort. Hur ska jag tänka?

PATENTERAMERA Online 5610
Postad: 3 jun 21:20

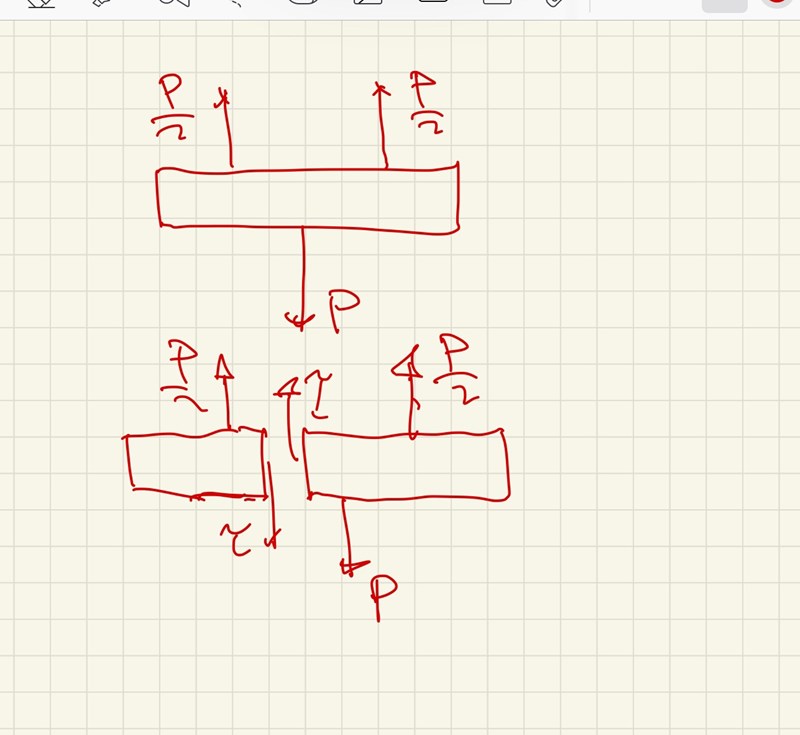

Frilägg och snitta.

Aorta Online 234
Postad: 4 jun 09:42 Redigerad: 4 jun 09:44

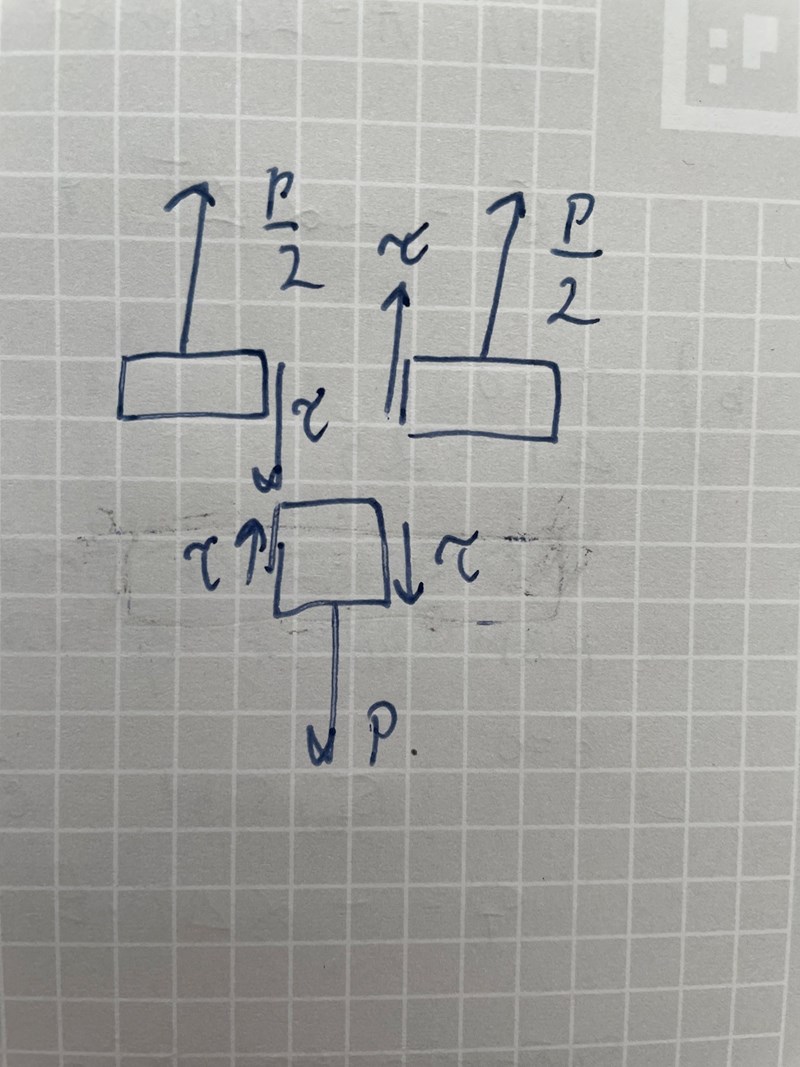

Okej, tack! Varför har du med både P och P/2 på den nedre delen till höger? Har jag tänkt rätt på min friläggninng?

PATENTERAMERA Online 5610
Postad: 4 jun 11:07

Jag har lagt snittet till vänster om P. Så både P och P/2 verkar på den högra delen.

Det du gör är ett alternativ till snittning, men tänk på åt vilken riktning tau måste vara för att bitarna skall kunna vara i jämvikt.

Aorta Online 234
Postad: 7 jun 09:51 Redigerad: 7 jun 09:53

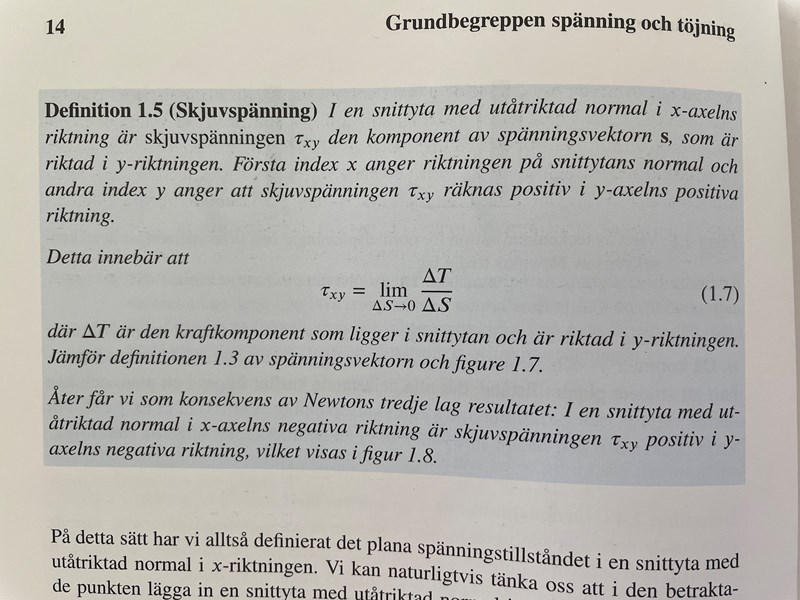

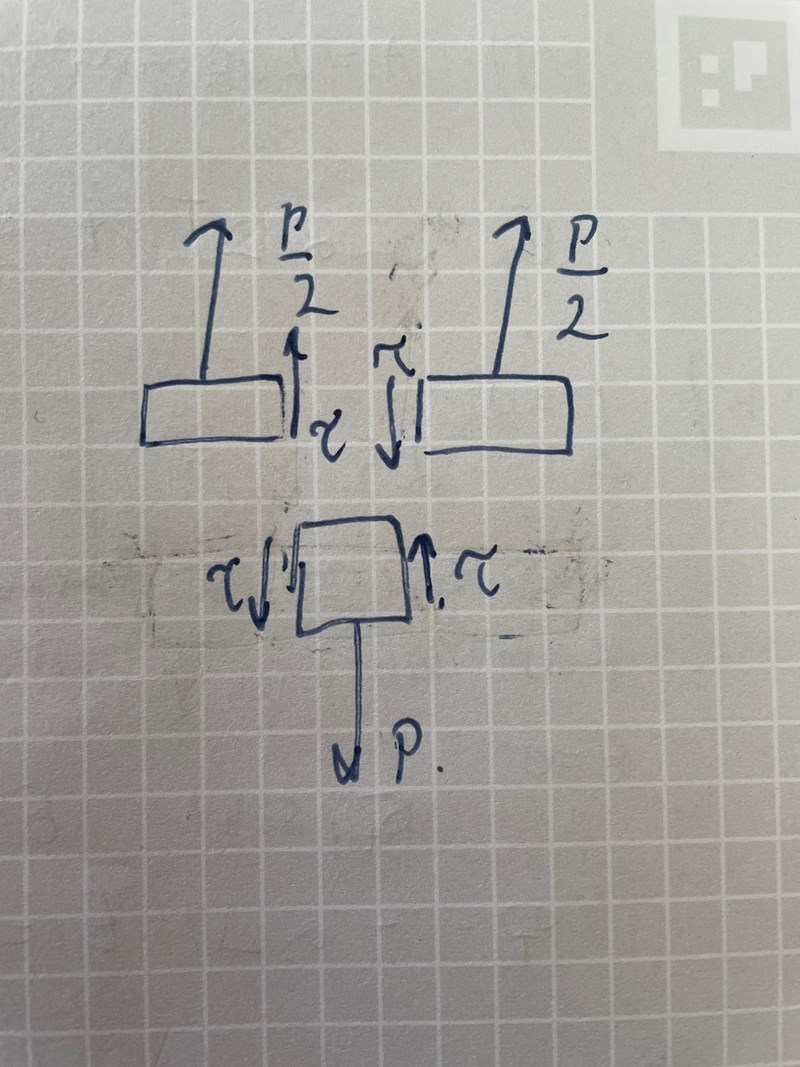

Okej, tack! Jag håller men om att mina tao inte verkar vara helt korrekta. Anledningen till att jag  satt dem som jag har är att jag tänkte att tao:na i varje snitt skulle "ta ut" varandra, lite samma tanke som med friktion. Men det verkar inte vara rätt. Efter att ha läst definitionen av skjuvspänning i boken (nedersta stycket) skulle jag rikta dem åt andra hållet, men felet med jämvikten kvarstår. Min friläggning kanske inte är så bra trots allt.

Är det här du har gjort din friläggning och att bilden i boken är upp och ner?

PATENTERAMERA Online 5610
Postad: 7 jun 10:14

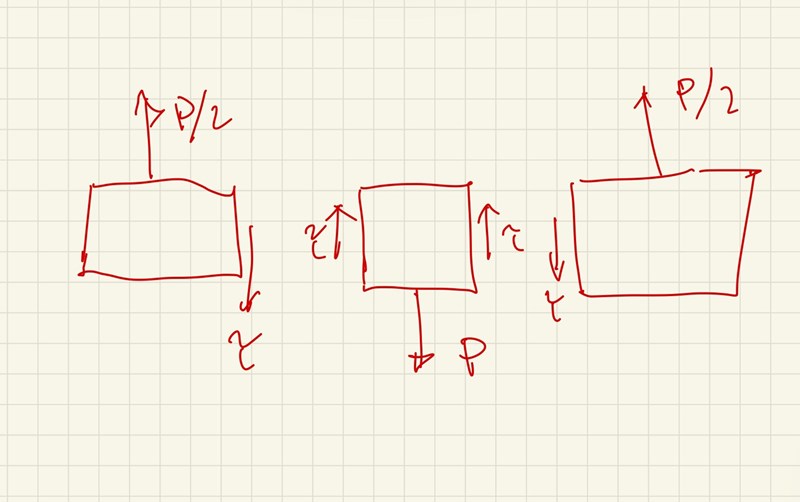

Jo, det är rätt, men vilka snittytor ligger mot varandra här?

Aorta Online 234
Postad: 7 jun 11:02

Aha, jag är med! Tack för all hjälp!
