Postad: 22 sep 2023 11:48

Småsignalschema

Jag ska rita småsignalschema för kretsen. kondensatorerna kan betraktas som kortslutna. Hur gör man?

Jan Ragnar 1761
Postad: 22 sep 2023 12:59

Troligtvis är det nog så. Står det inte i uppgiften vad det är för slags krets? Kondensatorerna har ju inte heller fått beteckningar, vilket motstånden har.

Jan Ragnar 1761
Postad: 22 sep 2023 16:29

Lite likartad tidigare uppgift.

https://www.pluggakuten.se/trad/smasignalschema/

jonte12 468
Postad: 25 sep 2023 18:32
Jan Ragnar skrev:

Lite likartad tidigare uppgift.

https://www.pluggakuten.se/trad/smasignalschema/

okej, då förstår jag en del. Men jag undrar dock fortfarande varför R43 hamnar där nere. Är inte den kopplad mellan collektorn och emittorn? Och varför hamnar u2 under alltihopa?

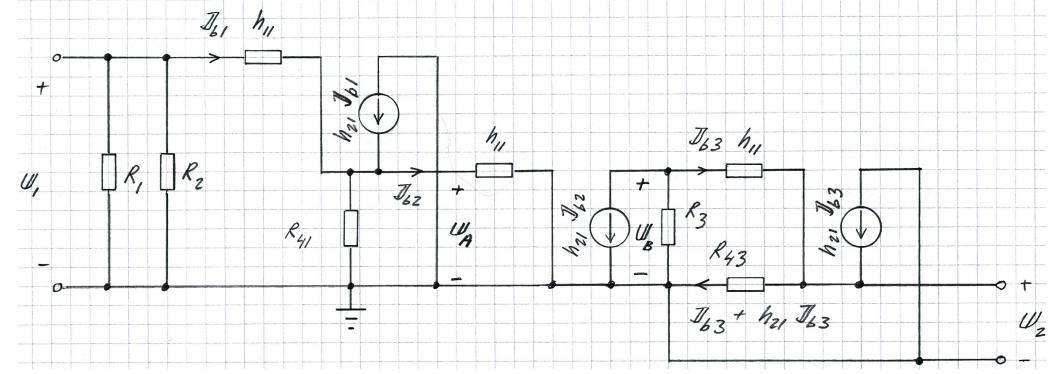

Från facit:

Jan Ragnar 1761
Postad: 25 sep 2023 22:30

R43 är kopplad mellan emittern på den tredje transistorn (som är av PNP typ) och matningsspänningen. Kretsen verkar OK men förstås nog lättare om man ritar om den en aning enligt följande.

ThomasN 1856
Postad: 26 sep 2023 00:05

I ett småsignalschema betraktas spänningsmatning och jord som samma sak (men det visste du kanske redan).

Transistorsteget i mitten fasvänder signalen 180 grader, så jag undrar om polariteten vid h21xIb2 är rätt?

Kanske spelar mindre roll
