sovvagn på ett tåg med både tak och sängbordslampa
Frågorna är:
I en sovvagn på ett tåg är sänglampa och taklampa kopplade på följande sätt:
1) När taklampan är släckt kan man tända och släcka sänglampan.
2)När taklampan är tänd kan man inte tända sänglampan.
Rita ett kopplingsschema som visar hur kretsen ser ut.
Men jag har ingen aning om hur man gör kan någon hjälpa mig?
Issa09 skrev:Men jag har ingen aning om hur man gör
Man börjar med att rita ett försök.
jag har gjort det men jag vet inte hur jag får upp det på den här hemsidan
Om du går in via mobilen kan du lägga upp en bild från ditt bildbibliotek.
jag har inte min mobil.. har utegångsförbud
Ajdå, bra idé att sitta och köra lite fysik då! ;)
Du behöver fundera över vad som gör att en lampa lyser eller inte. Hur kan man på ett fiffigt sett placera strömbrytare så att iaf 1)-kravet funkar? Försök sedan att få in 2).
Issa09 skrev:jag har inte min mobil..
Det finns ritprogram i datorn. Och i molnet.
Vilka elektriska symboler får du använda? Råkar allihop finnas på en sida i boken så du kan visa här?

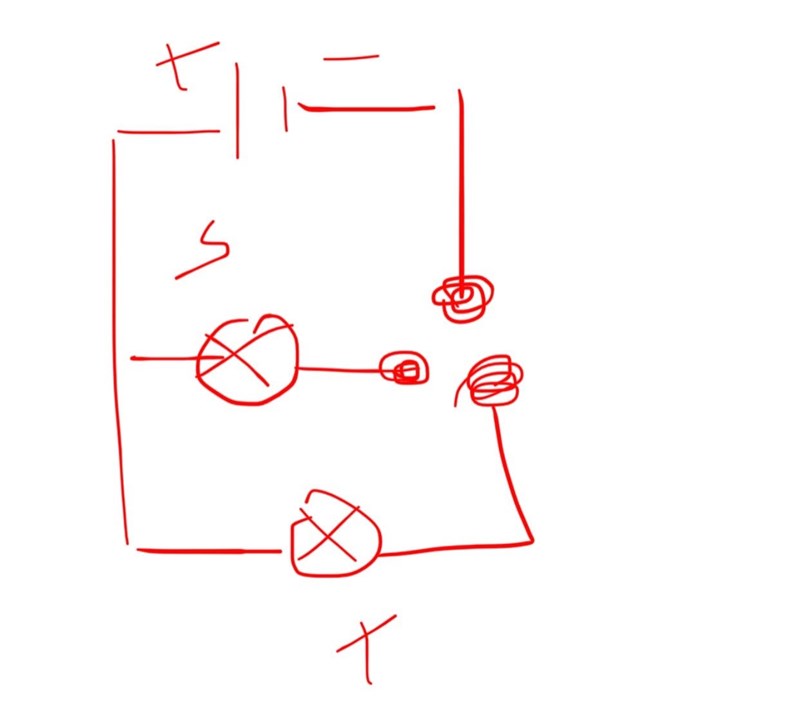

Är det här rätt?S står för sänglampa och T för taklampa och de tre prickarna för en tredelad strömbrytare (vet inte hur man ritar det)
Jag visste inte namnet på en dylik pryl, men det är nog rätt. (Trappomkopplare såg jag nånstans.)
Hur kan strömmen gå där? Nu ser man bara tre punkter.
Du behöver en strömbrytare till, tror jag, om man vill att ingen av lamporna ska lysa.
