Spänning

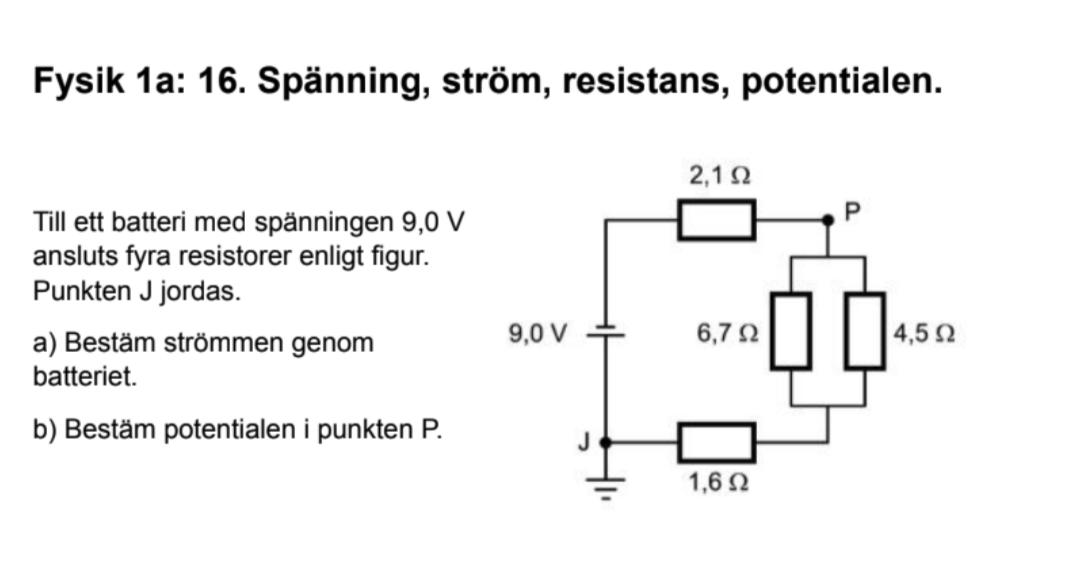

Min uträkning för a) $Först tänkte jag att strömmen genom är den Spänningen / totala resistansen . Dvs I = \frac{U}{R_{total}} . Alltså är första steget att räkna ut den totala resistansen . Parallellkopplingen räknade jag som \frac{1}{R} = \frac{1}{6, 7} + \frac{1}{4, 5} - > förlängde bråken med varandra och adderade när de fick den gemensamma nämnaren 30, 15 . så \frac{4, 5}{30, 15} + \frac{6, 7}{30, 15} = \frac{11, 2}{30, 15} (förkorta med 11, 2) - > \frac{1}{2, 69196 . .} \frac{1}{R} = \frac{1}{2, 69196 . .} R = 2, 69196 . . Därefter adderar jag alla motstånden enligt seriekopplingsformeln . 1, 6 + 2, 69196 . . + 2, 1 Sedan delar jag spänningen med resistansen \frac{9}{(1, 6 + 2, 69196 . . + 2, 1)} \approx 1.4 Ampere .$
Svaret i a) är alltså 1.4 Ampere. Ser detta ut att stämma?

i b) så tänkte jag att man bara räknar ut strömmen / potential energi i punkten P och skrev därför uträkningen $\frac{9}{1, 6 + 2, 69196 . .} \approx 2, 1 A m p e r e$ .

Stämmer detta?

På A har du tänkt tätt

På B, beräkna spänningen öve 2,1 Ohm. Potentialvandra sen medurs från jordpunkten

Okej jag måste nog kika på hur man räknar potential. Är obekant med potentialvandring. Med 'beräkna spänningen över' så menar du att beräkna $I = \frac{U}{R} då U = 9 och R e 2, 1$ ?

eddberlu skrev:
Okej jag måste nog kika på hur man räknar potential. Är obekant med potentialvandring. Med 'beräkna spänningen över' så menar du att beräkna $I = \frac{U}{R} då U = 9 och R e 2, 1$ ?

Nej, jag menade spänningsfallet över 2,1 ohm, U = R*I = 2,1*1,4 = 2,9 V

Så om du börjar vid jordpunkten, där är potentialen 0 V.

Sen går du uppåt, genom batteriet, vad är potentialen på andra sidan batteriet?

Sen går vi genom vårt 2,1 ohms motstånd då stiger potentialen 2,9 V (eftersom vi går mot strömmen, går vi med strömmen sjunker potentialen)

så svaret är -6.06?

Jo, men inte 3 siffror nogrannhet
