Spänning HEB-profil

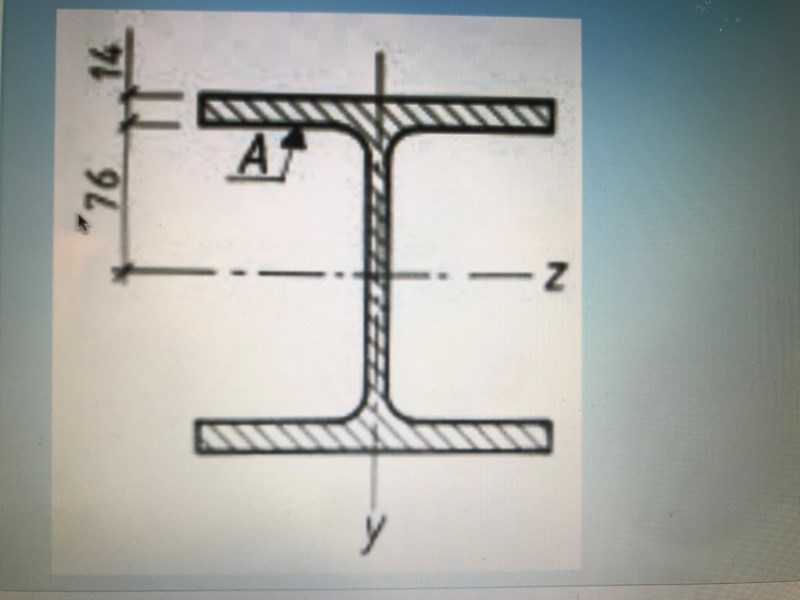

Hejsan! Jag har stött på problem vid beräkning av spänningen vid A. Jag får ut den maximala spänningen genom M/W=62*10^6/426*10^3 antar jag? Men få ut spänningen vid A är jag väldigt osäker på. Här kommer lite uppgifter jag har tillgång till:

HEB-profil 180

Iz=38,3*10^6 mm4

Wz=426*10^3 mm3

M=62*10^6 kring z-axeln

Ebola 96
Postad: 16 maj 2019

Det du räknat ut är spänningen längst ut på HEB-profilen vilket skulle vara vid y = 90 mm. Du vill räkna ut vad spänningen är vid y = 76 mm och det kan du göra med följande relation:

σ=MzIzy
