Elipan 241
Postad: 23 maj 2021 15:14 Redigerad: 23 maj 2021 15:27

Spänning över motstånd

Hej, jag har fastnat på denna uppgift och skulle behöva lite hjälp på vägen.

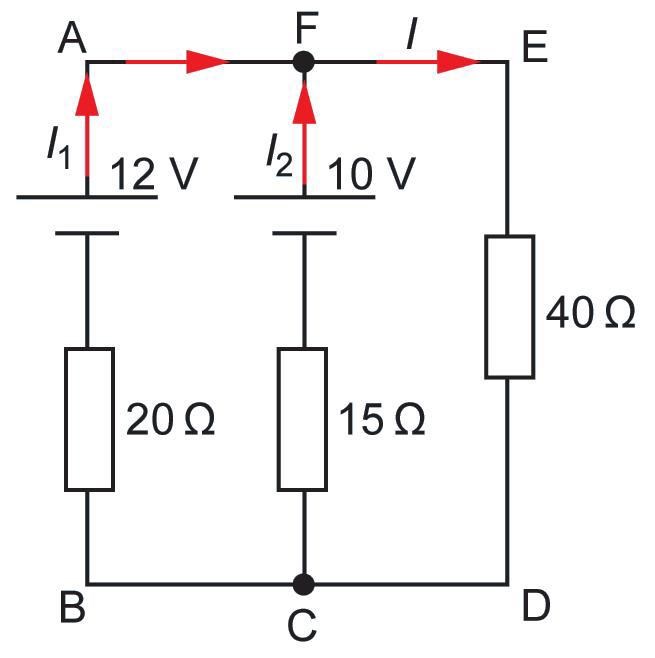

Beräkna spänningen över 40 Ω-motståndet.

Jag är medveten om att jag behöver använda mig av Kirchhoffs första lag där I1+I2=I. Däremot har jag svårt med att förstå hur jag kan få ihop olika samband för att få ut I och beräkna spänningen över motståndet.

Tack på förhand!

ThomasN 1890
Postad: 25 maj 2021 00:30

Du har tre obekanta storheter (I1, I2 och I) så du behöver ett ekvationssystem med tre ekvationer.
Den första får du som du listat ut med Kirchhoffs strömlag. De båda andra får du genom att potentialvandra genom de två möjliga slingorna du har.
