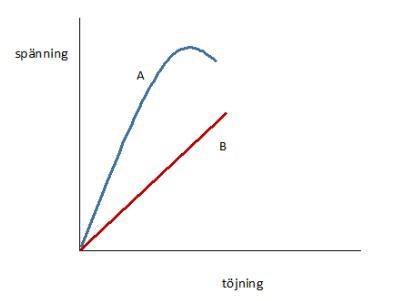

Spänning- töjningsdiagram

Till detta diagram finns 3 svarsalternativ:

Material A har högre UTS och högre elastisk deformation än material B
Material A har lägre elastisk deformation och högre styvhet än material B
Material A har lägre styvhet och högre UTS än material B

Mitt resonemang:

Jag vet att material A har högre UTS än B. Däremot har jag svårt att urskilja var sträckgränsen till material A är, som jag vill använda för att avgöra om materialet har högre eller lägre elastisk deformation än B. Därför försöker jag istället ta reda på om A är mer/mindre styvt än B. Enligt E-modulen, bör A ha högre styvhet än B? Genom uteslutningsmetoden får jag då fram att svarsalternativ 2 är rätt. Stämmer det?

Posta gärna liknande frågor i Fysik/Universitet i framtiden istället för i Kemi/Universitet. De hör bättre hemma där ämnesmässigt. Jag flyttar den här tråden dit.

/Mod

Ja, det verkar stämma. Elastisk deformation är töjning i elastiska regionen. Det är uppenbart att A är plastisk innan B utefter x-axeln. Därmed bör 2 vara rätt.
