Spänningen mellan två punkter

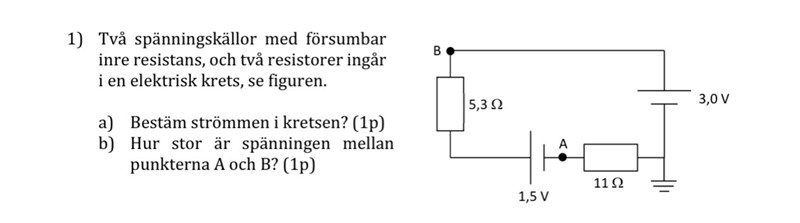

Hej jag har svårt med att ställa up en korrekt ekvation för potentialvandring för punkterna mellan A-B för att hitta spänningen mellan de. I a uppgiften kan vi göra en potentialvandring detta ger:

0 + 3,0 - 5,3*I - 1,5 - 11 * I = 01,5 = 5,3I + 11II = 0,09202... A

Men för b har jag försökt skriva en ekvation som ser ut så här men det blir fel

VA+ 11* 0,09202 + 3,0 = VB

svaret ska bli 2,0 V

Dr. G Online 9218
Postad: 11 feb 22:52

I ≈ 0.0920 A

Om du går från A till B moturs så får du

UAB ≈-11 Ω*0.0920 A + 3 V ≈ 1.99 V

Om du istället går medurs

UAB ≈ 1.5 V + 5.3 Ω*0.0920 A ≈ 1.99 V

Kevin_Duz Online 29
Postad: 11 feb 22:54 Redigerad: 11 feb 22:56
Dr. G skrev:

I ≈ 0.0920 A

Om du går från A till B moturs så får du

UAB ≈-11 Ω*0.0920 A + 3 V ≈ 1.99 V

Om du istället går medurs

UAB ≈ 1.5 V + 5.3 Ω*0.0920 A ≈ 1.99 V

Hej tack för svaret men det finns något som jag inte förstår men den här ekvationen den är rätt dock. Om man går mot strömmens riktnings asså om man går moturs som jag vill göra kommer inte potentialen att öka med R * I då? varför tar vi -11 * 0,09220 istället för + vi har ju en minus pol bredvid A punkten

Dr. G Online 9218
Postad: 11 feb 22:57

Strömmen i kretsen går från B till A moturs.

När man går med (mot) strömmen genom resistorn så minskar (ökar) potentialen.

Kevin_Duz Online 29
Postad: 11 feb 22:58 Redigerad: 11 feb 22:59
Dr. G skrev:

Strömmen i kretsen går från B till A moturs.

När man går med (mot) strömmen genom resistorn så minskar (ökar) potentialen.

Jaha eftersom 3 volt  - 1,5 volt blir ju en resultant så kommer väl strömmen gå moturs eller hur? Däremot kommer också potentialen att bestämmas baserat på de?

Dr. G Online 9218
Postad: 11 feb 23:20
Kevin_Duz skrev:

Jaha eftersom 3 volt  - 1,5 volt blir ju en resultant så kommer väl strömmen gå moturs eller hur? Däremot kommer också potentialen att bestämmas baserat på de?

Strömmen går moturs. 3 V-batteriet ger en ström moturs, medan 1.5 V-batteriet skulle ge en ström medurs. 3 V-batteriet "vinner".

Den sista meningen ovan förstår jag inte.

Kevin_Duz Online 29
Postad: 11 feb 23:22 Redigerad: 11 feb 23:23
Dr. G skrev:
Kevin_Duz skrev:

Jaha eftersom 3 volt  - 1,5 volt blir ju en resultant så kommer väl strömmen gå moturs eller hur? Däremot kommer också potentialen att bestämmas baserat på de?

Strömmen går moturs. 3 V-batteriet ger en ström moturs, medan 1.5 V-batteriet skulle ge en ström medurs. 3 V-batteriet "vinner".

Den sista meningen ovan förstår jag inte.

Förlåt för otydligheten jag menade samma sak som dig
