Na5a 401
Postad: 17 aug 2023 15:55

Spänningsdelning (igen)

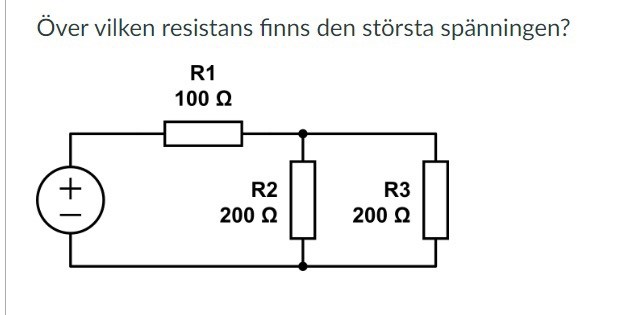

Bör inte resistansen vara störst över R2 eller R3? Jag använder formel för spänningsdelning, U(R) = U * R/R(tot). I R2 och R3 bör det bli den största kvoten?

Ture 10256 – Livehjälpare
Postad: 17 aug 2023 17:14

Över R2 och R3 är det samma spänning eftersom de är anslutna till samma punkter.

Eftersom R2 och R3 är parallellkopplade kan du beräkna deras gemensamma resistans, hur stor blir den?

Na5a 401
Postad: 17 aug 2023 17:16 Redigerad: 17 aug 2023 17:17

100 ohm, har de då samma spänning som R1?

Fermatrix 7841 – Fd. Medlem
Postad: 17 aug 2023 17:45 Redigerad: 17 aug 2023 17:47

Det stämmer, men det känns som att du är lite osäker.

Ersättningsresistansen mellan två parallellkopplade resistorer är: R2R3R2+R3\dfrac{R_2R_3}{R_2+R_3} men med R2=R3R_2=R_3 så får vi att ersättningsresistansen blir: R22\dfrac{R_2}{2}. I vilket fall som kan vi nu applicera formeln för spänningsdelning om det var det du ville göra härnäst. :)

Na5a 401
Postad: 17 aug 2023 18:27

Tack!
