Spole flödestäthet och magnetiska flödet

Jag har lite svårt att få grepp om de olika begreppen. Jag förstår att det induceras en spänning i och med att det magnetiska flödet + magnetiska flödestätheten förändras.

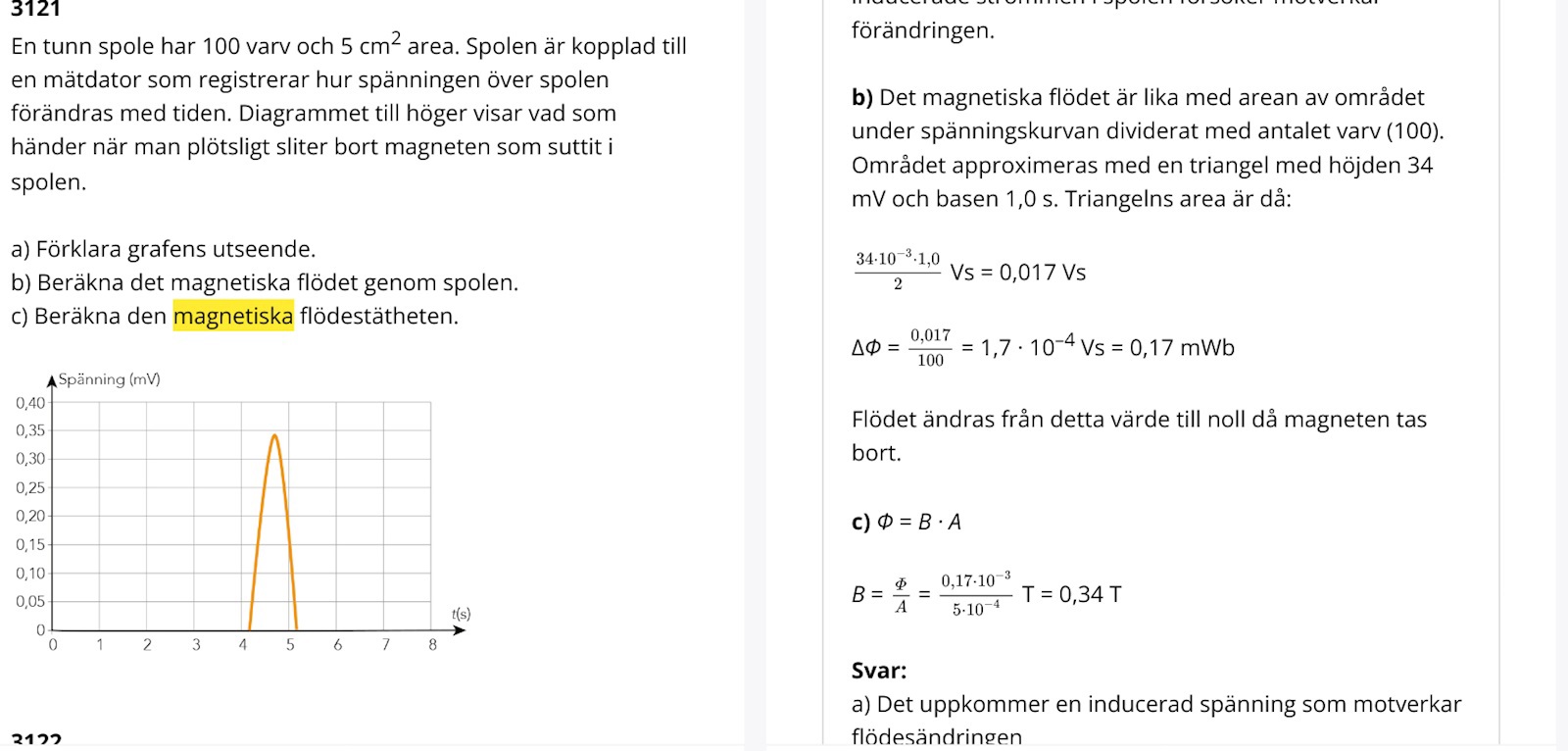

Men om de då beräknar det magnetiska flödet genom spolen, menar de då det som skapas när man drar bort den? Och utifrån det kan man beräkna flödestätheten eftersom man delar flödet på arean. Men jag förstår inte hur man kan räkna ut ett värde på det magnetiska flödestätheten mellan tiden 4 och 5 när den borde förändras hela tiden?

Som du säger själv, spänningen induceras av förändringen i flödet. I detta fallet minskar flödet.
När vi får max spänning har vi max förändring i flödet.

Det som gör att man i det här fallet vet att arean under U-t-grafen är flödet (gånger antalet lindningar) när magneten befinner sig stillasittande i spolen innan den rycks bort, är att i läget när den har ryckts bort helt, är flödet 0 genom spolen.

$U = - N \frac{d ϕ}{d t} U d t = - N d ϕ A r e a n u n d e r g r a f e n = \int_{4}^{5} U d t = - N \int_{ϕ_{s t i l l a}}^{0} d ϕ = - N (0 - ϕ_{s t i l l a}) = N \cdot ϕ_{s t i l l a}$

där $ϕ_{s t i l l a}$ är flödet vid tiden t=4s, och noll är flödet vid tiden t=5s

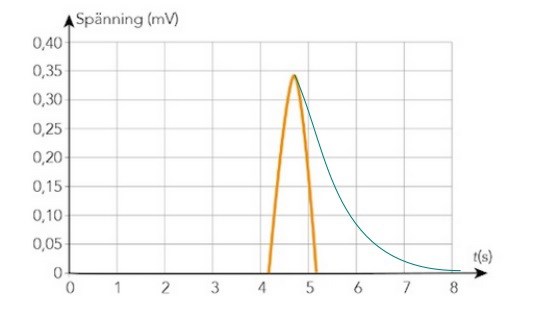

Jag undrar om grafen verkligen skulle se ut så om man drog ut en magnet ur en spole, skulle det inte mer likna något sånt här:

Rent teoretiskt kommer kommer ju flödet genom spolen aldrig gå ner till noll. Vad tror ni?
Jag kanske är lite petig, och det skulle bli svårare att räkna på.

ThomasN skrev:
Jag undrar om grafen verkligen skulle se ut så om man drog ut en magnet ur en spole, skulle det inte mer likna något sånt här:

Rent teoretiskt kommer kommer ju flödet genom spolen aldrig gå ner till noll. Vad tror ni?
Jag kanske är lite petig, och det skulle bli svårare att räkna på.

Beror inte kurvans utseende enbart på hur magneten satt från början och på vilket sätt man sedan ryckte bort den? Vilket man inte vet så mycket om. Varför skulle inte magnetfältet gå ned till noll (eller iallafall till en nivå som är försumbar i förhållande till när magneten satt där)

JohanF skrev:
ThomasN skrev:
Jag undrar om grafen verkligen skulle se ut så om man drog ut en magnet ur en spole, skulle det inte mer likna något sånt här:

Rent teoretiskt kommer kommer ju flödet genom spolen aldrig gå ner till noll. Vad tror ni?
Jag kanske är lite petig, och det skulle bli svårare att räkna på.

Beror inte kurvans utseende enbart på hur magneten satt från början och på vilket sätt man sedan ryckte bort den? Vilket man inte vet så mycket om. Varför skulle inte magnetfältet gå ned till noll (eller iallafall till en nivå som är försumbar i förhållande till när magneten satt där)

Men jag förstår att arean under grafen är flödet. Men det jag inte förstår är hur man bara kan få ut "ett svar" om flödet mellan tid 4 s och 5 sekunder. Flödet induceras ju men det är väl ändå inte en konstant utan varierar väl ändå under tiden 4-5. Eller menar de att det totalt induceras0,17mWB i den tidsspannet??

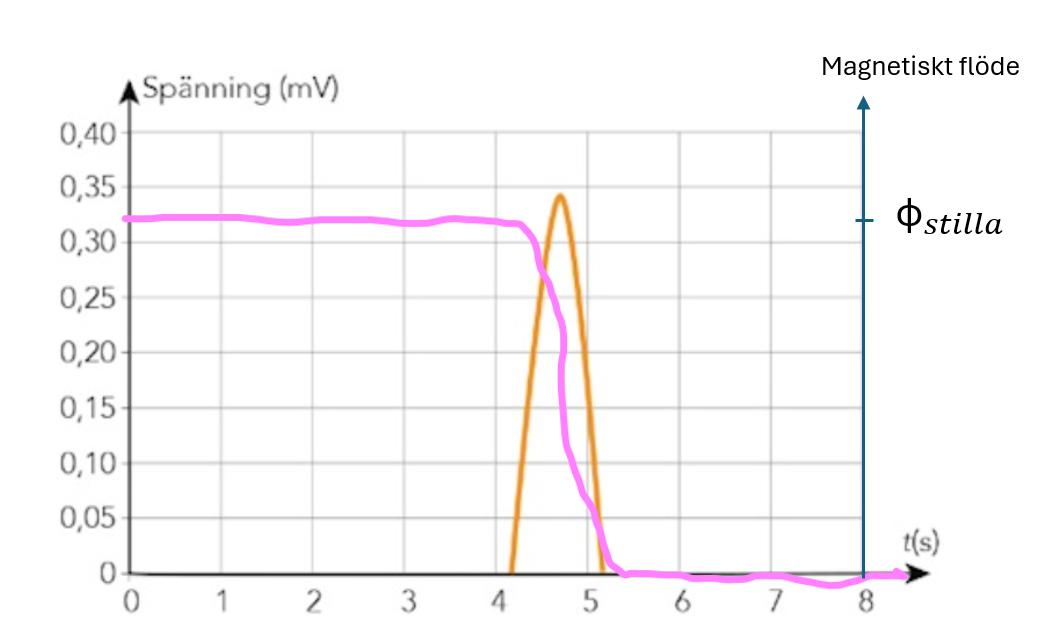

Flödet är konstant när magneten sitter still i spolen och noll när magneten är borta, men ändras när man flyttar magneten under tiden mellan 4 och 5 sek. Nu ritar jag slarvigt, men ungefär såhär:

Flödet induceras inte. Flödet finns där eftersom magneten finns där. Spänningen i spolen induceras av flödesändringen.
