Spole upphängd i dynamometer - bestäm dess flödestäthet
Fråga:
Se facit

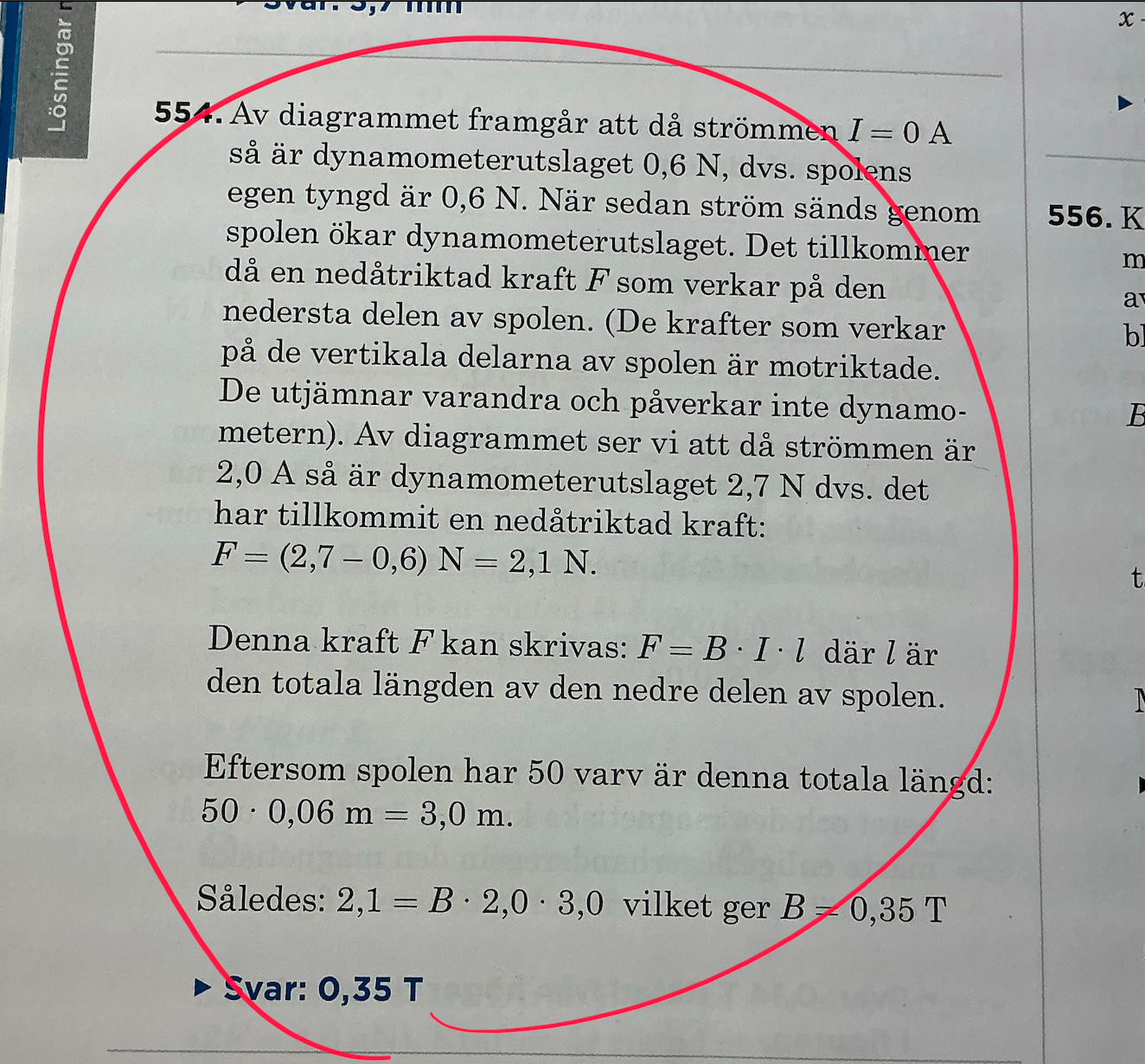

Ska jag vara ärlig förstår jag inte hur facit resonerar. Krafterna i x - led tar ut varandra (tog reda på detta genom att använda högerhandsregeln på båda ledarna). I y led vet jag att den kraften på den nedre delen som är riktad nedåt motsvaras av dynamometerns kraft riktad uppåt. Alltså är Fdynamometer = B * I * L .
MEN antalet varvtal, hur ska dessa tas med i beräkningen? Enl. facit ökar dessa ledarens längd? Varför inte dess bredd? Beror det på hur spolen är lindad? Bör det inte tydligt framgå i uppgiften? Varför måste man avläsa i grafen vid slutvärdet? Går det inte att göra det någonstans i mitten?
Tack på förhand!
Hej,

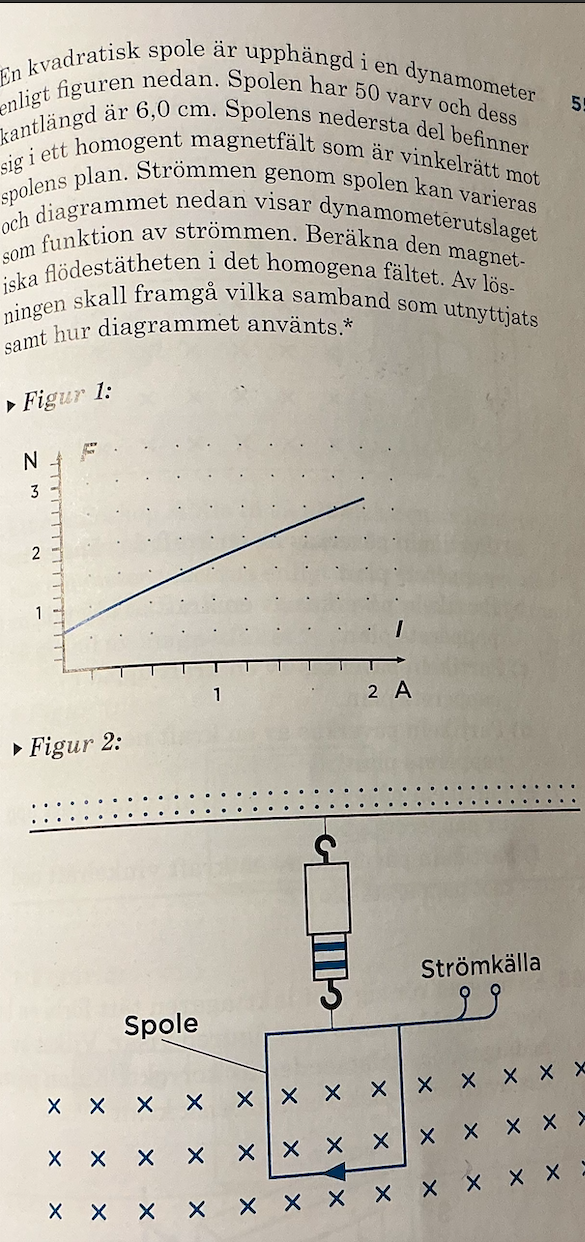

(Det var en minimalistisk figur av spolen)
Att säga att "längden" av den nedre delen av spolen ökar med antalet varv är ingen bra formulering tycker jag. Kanske lättare att förstå om man tänker att en sådan ledarlöngd som figuren visar, drar nedåt med kraften F. Eftersom spolen består av 50 varv, så finns det 50 sådana ledarlängder som var och en drar nedåt med kraften F. Alltså måste dynamometern hålla emot med kraften 50*F.
Man kan läsa av var man vill längs linjen på grafen, men ju närmare I=0 man läser, ju större blir det relativa avläsningsfelet av kraften, eller hur? (Testa tex att läsa av kraften vid 0.2A jämfört vid 2A)
Tillägg: 20 jan 2026 12:40
Det man egentligen gör är att man läser av lutningen på linjen, . Och att läsa av lutning på en linje är ju bäst att göra med så långt intervall som möjligt. Det blir såklart samma lutning på ett litet intervall, men svårare att göra en bra avläsning.
Grafens ekvation
som ska identifieras med linjens ekvation
