Snusmumriken 257
Postad: 11 mar 2023 00:06

Sprialfjäder

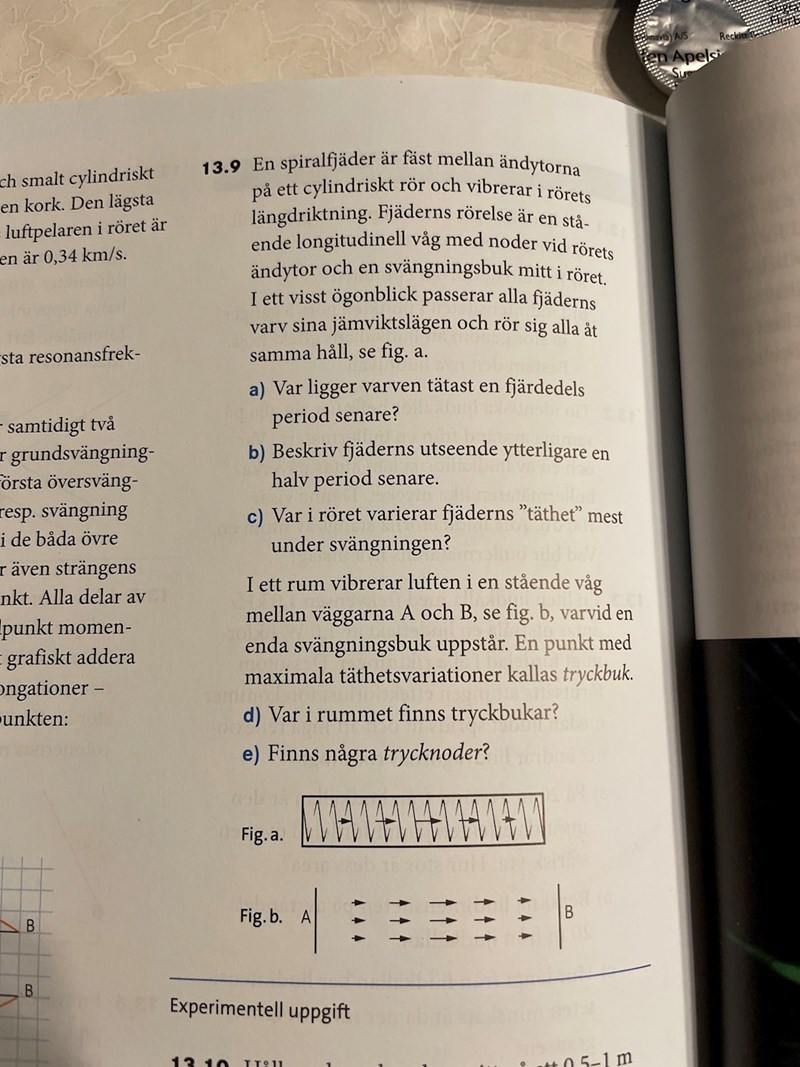

Jag vet inte riktigt hur jag ska ta mig an figuren, men jag tror att en stor del av detta kan vara för att jag inte förstår vad pilarna i fig.b ska visa

Smaragdalena 79791 – Lärare
Postad: 11 mar 2023 08:30

Bilden försöker visa att luften vibrerar mycket i mitten av ummet och att vibrationerna avtar mot väggarna.

Pieter Kuiper 7631
Postad: 11 mar 2023 09:42 Redigerad: 11 mar 2023 09:43

Jag letade efter en animering:

https://commons.wikimedia.org/wiki/File:Onde_stationnaire_tuyau_ouvert_quatre_diagrammes_petit.gif

Det här är inte samma sak (uppgiften beskriver ett rum med två väggar, animeringen visar en öppen pipa) men i båda fallen handlar det om en stående tryckvåg med en halv våglängd. Dessa animationer i fyra olika representationer kan hjälpa att tolka momentbilden i bokens ritning.

Snusmumriken 257
Postad: 12 mar 2023 22:19

Tack! Fick rätt på det nu.
