Stigtid och procentuellt pulsfall för förstärkare

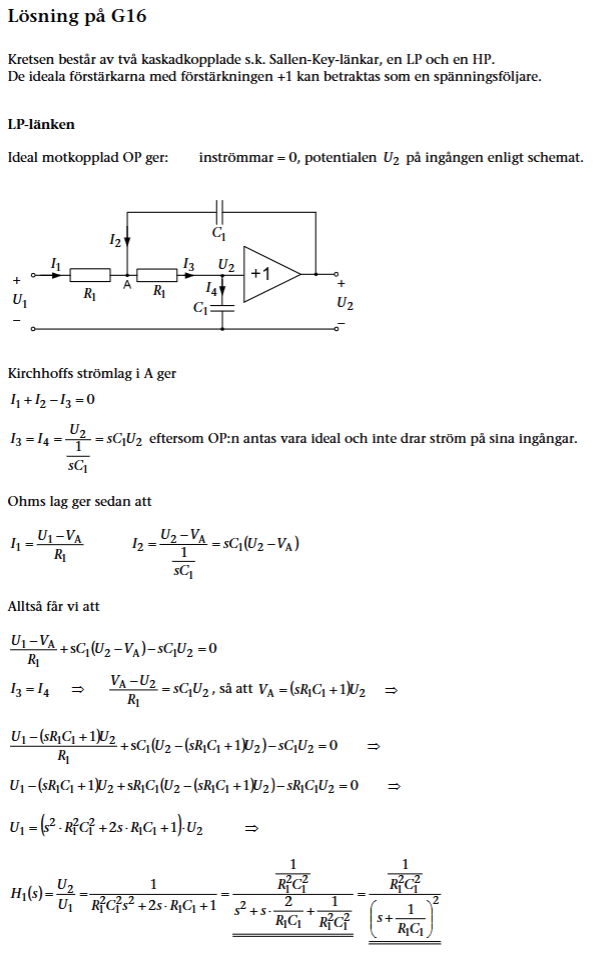

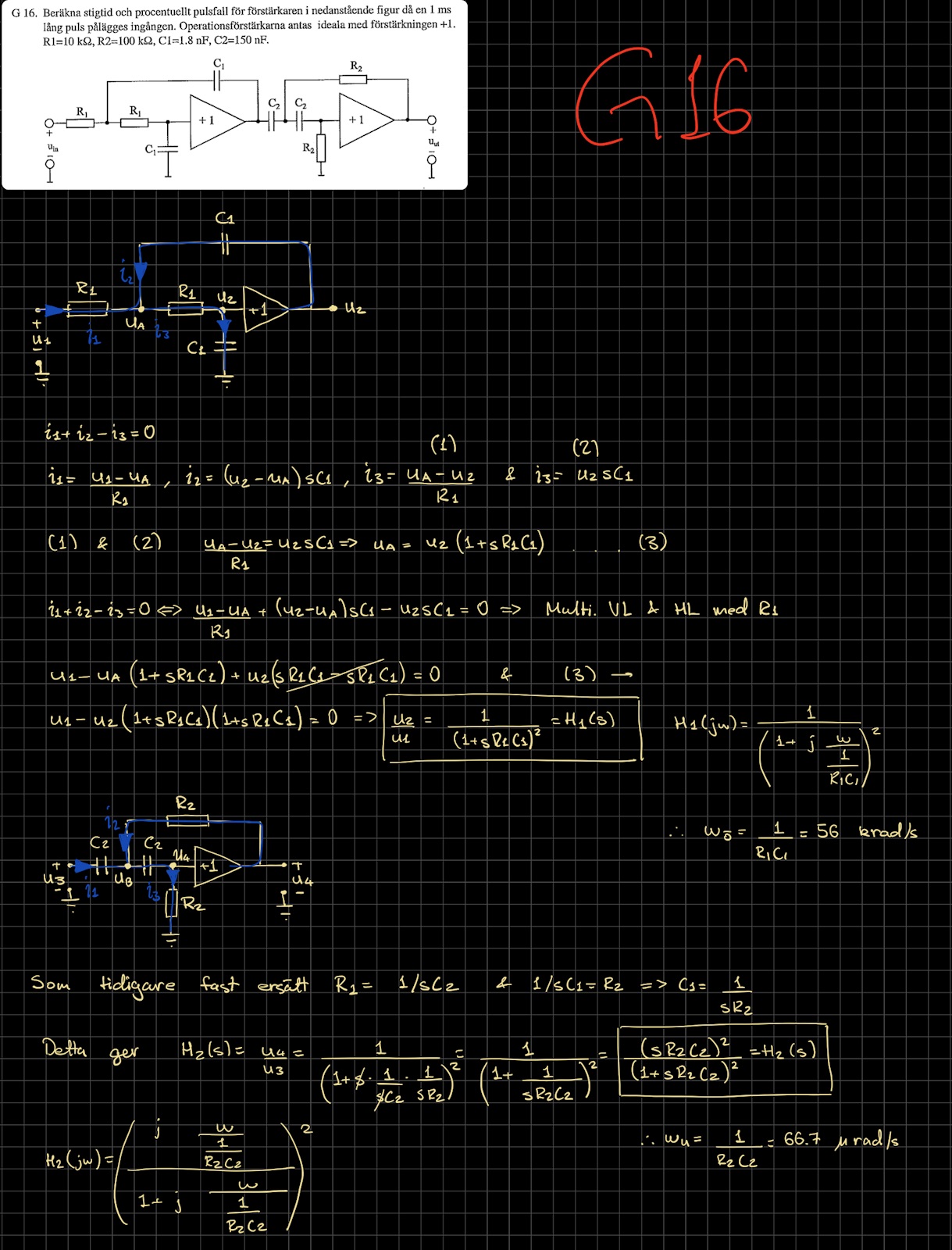

Hej. Väldigt många beräkningar nedan, men jag har en enklare fråga. När vi tidigare har tagit fram stigtid och pulsfall så brukar man ställa upp överföringsfunktionen på Bodes normalform först. Om vi ersätter s=jw nedan för H(s) så får vi en konstig form? förstår inte varför de ställe upp överföringsfunktionerna på detta sätt. Sen får jag inte samma värde för H2(s) och därmed undre gränsfrekvens wu=1/R2C2=66.7*10^-6 rad/s.

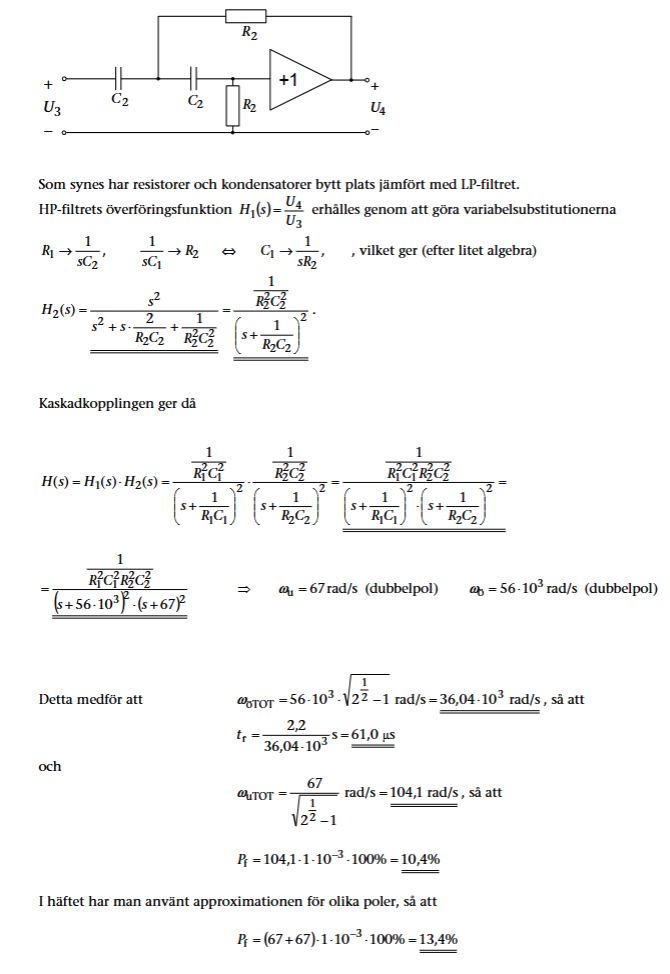

Till sist förstår jag inte varför man behöver multiplicera H1(s) och H2(s)? om man redan har undre och övre gränsfrekvens vad är syftet?
