Tiger 157
Postad: 22 feb 19:53

Ström och jordning

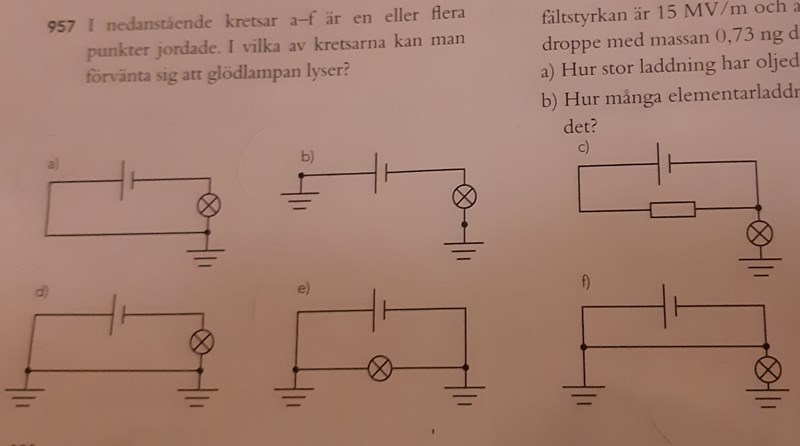

Jag trodde först att det var bara C men jag hade fel utan det är a, b och d. Fast jag fattar inte varför det inte är C.

Strömmen går ju ut ur positiva polen, och jordas då efter att ha passerat genom lampan till skillnad från resten. Dvs t.ex. i "a" så jordas ju strömmen innan den når lampan samma sak med b och d.

JohanF 2566
Postad: 22 feb 23:55 Redigerad: 22 feb 23:55

Lampan lyser om den ingår i en sluten strömkrets tillsammans med batteriet.
I c så kan inte strömmen ta vägen förbi lampan eftersom ifall strömmen gått via lampan så finns ingenväg tillbaka till batteriets minuspol.

I a så går strömmen genom lampan tillbaka till batteriets minuspol. Samma sak i b och d.


Tiger 157
Postad: 23 feb 17:03
JohanF skrev:

Lampan lyser om den ingår i en sluten strömkrets tillsammans med batteriet.
I c så kan inte strömmen ta vägen förbi lampan eftersom ifall strömmen gått via lampan så finns ingenväg tillbaka till batteriets minuspol.

I a så går strömmen genom lampan tillbaka till batteriets minuspol. Samma sak i b och d.


Betyder inte sluten krets "en krets som inte är bruten och där ström kan flöda igenom"? Går inte ström genom en jordledningen? Dvs går inte all ström ut ur en jordledning, vilket leder till att det inte finns nån ström för lampan i a.

Jag tänkte i c, så går ju strömmen ut genom lampan vilket borde ha gjort så att lampan lyste? Jag fattar liksom inte vad en jordade punkten innebär här?

En sluten krets betyder att man kan starta t ex i batteriet, följa ledningarna och komma tillbaka till batteriet.

Tiger 157
Postad: 23 feb 17:57
Smaragdalena skrev:

En sluten krets betyder att man kan starta t ex i batteriet, följa ledningarna och komma tillbaka till batteriet.

Men då stämmer ju ingen av de? All ström går ju ut via jordledningen i varje krets så hur kan lampan lysa? Annars har jag helt missuppfattat vad en jordledning gör så jag undrar om vad den gör i det här fallet?

JohanF 2566
Postad: 23 feb 18:30

Jag förstår dig. Jordning är ganska abstrakt om man inte är van.

EN jordning innebär bara att man relaterar kretsens olika inbördes potentialer till en absolut nivå som vi kallar jord. Oftast säger man att den potentialen är noll i den punkten.

Tex, om du tittar på bild d, så får pluspolen på batteriet potential 0 pga av jordningen av batteriets pluspol. Minuspolen får då potentialen -12V (om det är ett 12V-batteri).

Om istället minuspolen hade varit jordad så skulle minuspolen få potentialen 0V och pluspolen skulle få potentialen +12V.

Det betyder att har du EN jordning av kretsen (referens till nollnivå) så kommer inte kretsen att bete sig annorlunda än om du inte hade jordat den alls. Den enda betydelse det får är att kretsscheman blir lite mer överskådliga att läsa och man har enklare att se hur olika potentialer är relaterade till varandra även i stora kopplingsscheman som upptar flera sidor.

Den andra fördelen med jordning är ur säkerhetssynpunkt. Då försöker man hålla nere kretsens olika potentialer på en sådan nivå att man inte skadar sig om man råkar vidröra den. (Det är därför det kallas jordning, att man knyter kretsens potentialer till den nivå som jorden man står på är, och därmed begränsar strömmen som kan flyta genom kroppen)

MEN. Om du har flera jordningar så blir det elektriskt samma sak som om du "drog ihop" punkterna till en enda punkt, eller drog en ledare mellan punkterna.  Dvs då först kommer ström att få möjlighet att kunna flyta ut jorden och tillbaka i annan jordpunkt.  (Tex figur e. De två jordpunkterna gör att lampan blir kortsluten)
