ström och spänning elnätet

Hej.



I en uppgift jag har fått så skall vi mäta spänningen på vårat elnät i huset, en grendosa som först mäts utan inkopplad last, 235V tomgångsspänning. När jag kopplar in tex en brödrost på 1300w så sjunker spänningen till 225V. En vattenkokare på 2000w sänker spänningen till 219V. Dom två tillsammans sänker spänningen till 209V.

I=1300/225=5,7A .

I=2000/219=9,1.



Då du räknar ut strömmen blir din ström högre vid sänkt spänning. Stämmer det verkligen? Du måste beräkna utifrån Rlast och uppmätt spänning, inte märkeffekt.

Får jag som kommentar. Vad är det jag missförstår? Använder jag fel värden eller fel formel för att ränka ut strömmen?

Christ.E 145
Postad: 24 mar 2022 11:02

Borde strömmen inte bli högre? Om vi tillämpar P=UI och förmodar att P är konstant så måste I öka när U minskar.

myranmo 48
Postad: 24 mar 2022 14:15

Jag håller med dig, så uppfattar jag också att det ska vara. Därav min förvirring. Vad kan annars menas, jag tänker på Rlast?

Ture 10036 – Livehjälpare
Postad: 24 mar 2022 15:18

Jag tror han menar att P är beroende av spänningen.

Effektangivelsen på apparaten gäller vid 230 V.

myranmo 48
Postad: 24 mar 2022 15:20

Okej, det var en annan vinkel ja. Går den att beräkna? Alltså om jag vet belastningsspänningen och märkeffekten?

Ture 10036 – Livehjälpare
Postad: 24 mar 2022 16:04

Du vet exvis att brödrosten tar 1300 W vid 230 V. Utnyttja sambandet mellan effekt, spänning och resistans

P = U2/R ger att R = 2302/1300 =  40,7 ohm

V id 209 V drar den därför U/R  = 209/40,7 = 5,1 A

myranmo 48
Postad: 24 mar 2022 16:14

209 V är spänningen när last 1 och 2 är inkopplade, blir det fortfarande 209/40,7 ? Tänker om man lär räkna ihop resistansen både från last 1 och 2?

Last 1= 2302/1300 =40,7

Last 2= 2302/2000 =26,5

Ture 10036 – Livehjälpare
Postad: 24 mar 2022 16:17

om du kopplar in bägge måste du räkna strömmen för var och en av de två burkarna, min räkning på på 209 V var bara ett exempel, inte svar på någon fråga

myranmo 48
Postad: 24 mar 2022 16:23

Okej, 209V var nämligen spänningen med dom båda inkopplade, därav min fundering.

Men hur blir det då med flera laster?  Tar man  belastningsspänningen och delar på den totala resistansen, i detta fall 209V/(40,7+26,15)=3,1A ?

Ture 10036 – Livehjälpare
Postad: 24 mar 2022 16:28

Nej,

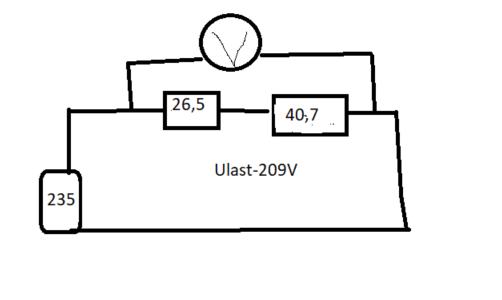

Börja med att rita en bild, ett enkelt kopplingsschema alltså.

myranmo 48
Postad: 24 mar 2022 16:39

Ture 10036 – Livehjälpare
Postad: 24 mar 2022 16:43

De två apparaterna sitter inte i serie utan parallellt!

myranmo 48
Postad: 24 mar 2022 16:47

Så jag lär räkna ut ersättningsresistansen först, sen ta Ulast / Rers = I ?

Ture 10036 – Livehjälpare
Postad: 24 mar 2022 16:52

det behövs inte, räkna ut strömmen i var och en av apparaterna, bägge har samma spänning, och addera sen strömmarna

myranmo 48
Postad: 24 mar 2022 18:09 Redigerad: 24 mar 2022 18:11

R1= 209/40,7=5,1A

R2= 209/26,15=8A

5,1+8= 13,1A



Förstår jag rätt då? Ulast/Rlast=Ilast . Ilast1+Ilast2= Itot

Ture 10036 – Livehjälpare
Postad: 24 mar 2022 18:48 Redigerad: 24 mar 2022 18:49

så är det (jag har inte kollat dina siffror, bara tankegången)

men det är inte R1 som är 5,1 A osv utan I1 om R betyder resistans och I ström

myranmo 48
Postad: 24 mar 2022 18:53

Ja, såklart är det Ijag menar.  Ibland är fingrarna snabba.



Stort tack för hjälpen!
