2 svar
21 visningar
offan123 är nöjd med hjälpen
offan123 452
Postad: 7 apr 22:17

Strömmarna x och y

Är det så att strömmarna in är lika med strömmarna ut?



För om det är så vad händer med 2A? Räknas den som ”in” om man tittar på 3A och X A?



Men för där nere: så vill 2A försvinna bort därifrån dvs ”ut”?

Yngve 21270 – Volontär digitala räknestugor
Postad: 7 apr 22:47 Redigerad: 7 apr 22:52

Ja, strömmen försvinner inte någonstans och uppstår inte ur intet.

Därför är summan av strömmarna in mot en punkt lika stor som summan av strömmarna ut från en punkt.

Du ska alltid betrakta punkter i kopplingsschemat och se vad som är in och ut relativt dessa punkter. Intressanta punkter är där kopplingsschemat delar sig.

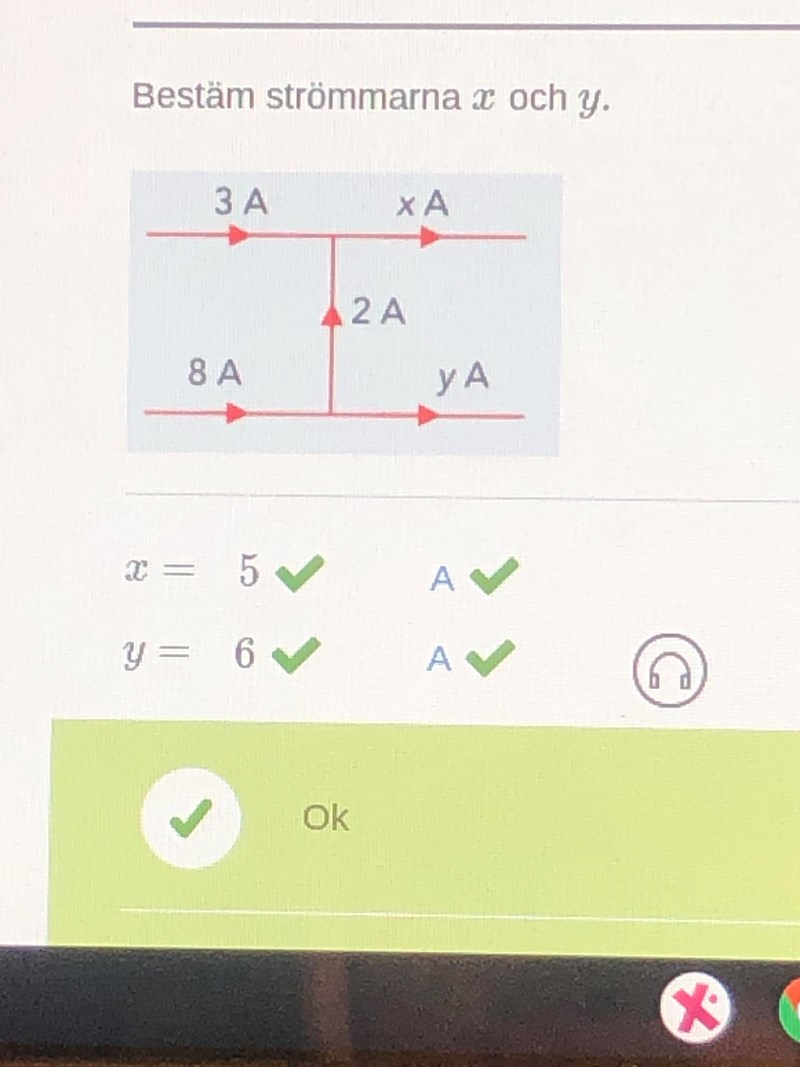

Vi döper två punkter till P och Q, se bild.

  • Strömmarna in mot P är 3 A och 2 A. Strömmarna ut från P är x A.
  • Strömmarna in mot Q är 8 A. Strömmarna ut från Q är 2 A och y A.

Jan Ragnar 125
Postad: 7 apr 22:50

På vänstersidan är det 11 A in och på högersidan är det 11 A ut.
