Strömriktning i en inducerad krets
Hej!

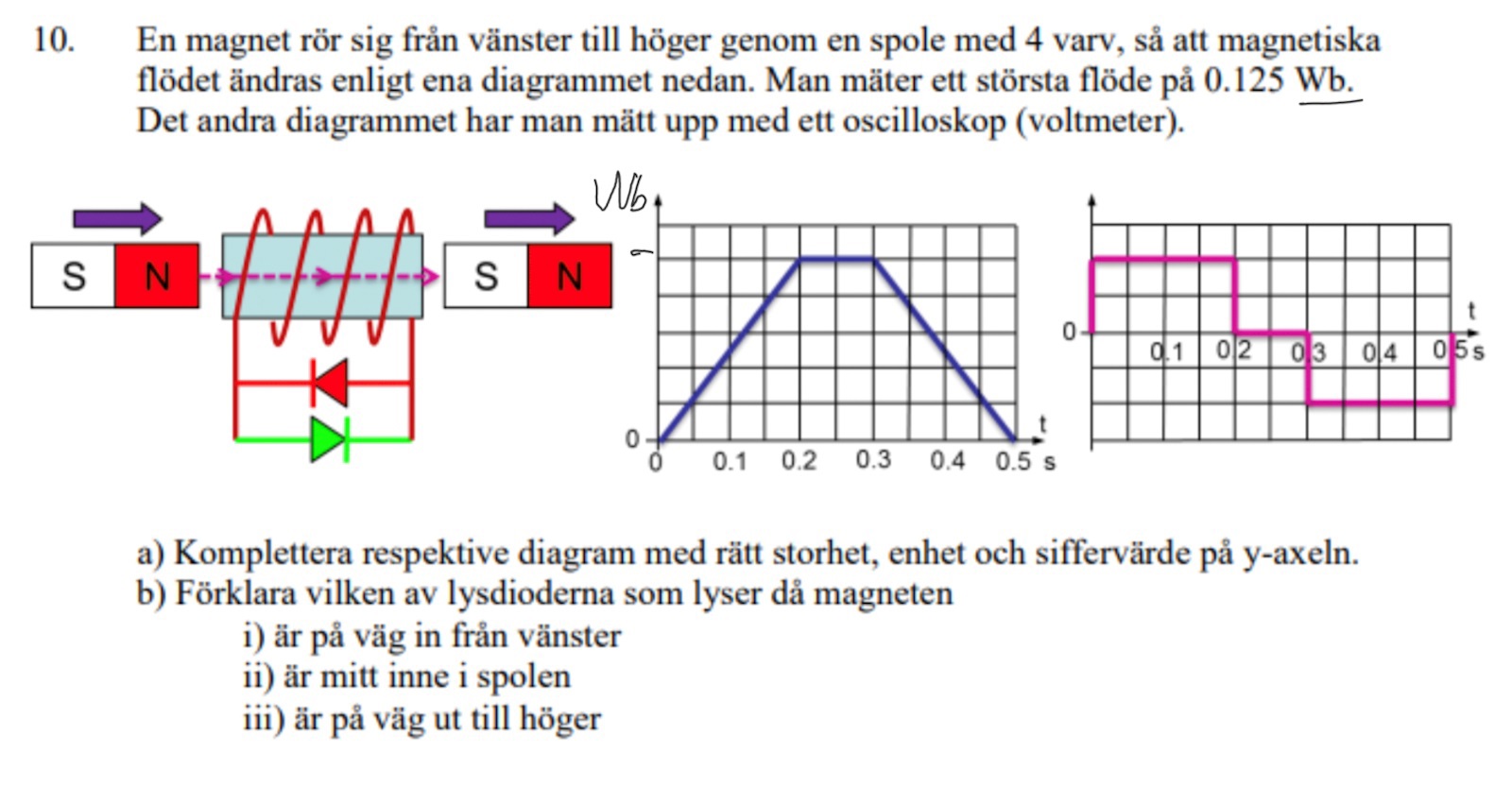

Suttit ett tag och funderat på fråga B i denna uppgift, och kan inte förstå vilka av lysdioderna som lyser vid olika tider i kretsen.
Jag tänker som följande: mellan 0-0.2 sekunder ökar magnetiska flödet då magneten rör sig till höger. Enligt Lenz lag borde då de inducerade magnet flödet, och inducerade strömmen, gå åt motsatt riktning, dvs åt vänster. Då lyser väl den gröna dioden?
Men facit säjer att för B (i) är det den röda dioden som lyser.
Vet ni vart jag tänker fel i mitt svar?
Tack för all hjälp!
Om strömmen går åt vänster i spolen är den högsta potentialen till höger (+) och den lägsta till vänster (-). Då kommer strömmen att passera genom den röda lysdioden. Den gröna kommer att spärra och inte leda någon ström.
Peter_ skrev:Om strömmen går åt vänster i spolen är den högsta potentialen till höger (+) och den lägsta till vänster (-). Då kommer strömmen att passera genom den röda lysdioden. Den gröna kommer att spärra och inte leda någon ström.
okej, tack för svaret!
Känner mig fortfarande liiite förvirrad, ät det rätt att tänka då: strömmen har samma riktning som det inducerade magnetiska flödet, och då 'rör sig elektronerna' i motsats håll, och får den röda att lya?
