ChocolateTerrain 166
Postad: 14 apr 2023 15:17

Strukturmekanik. Beräkna momentkraft i en inspänd balk. 6-15.

Hej har problem med följande fråga:

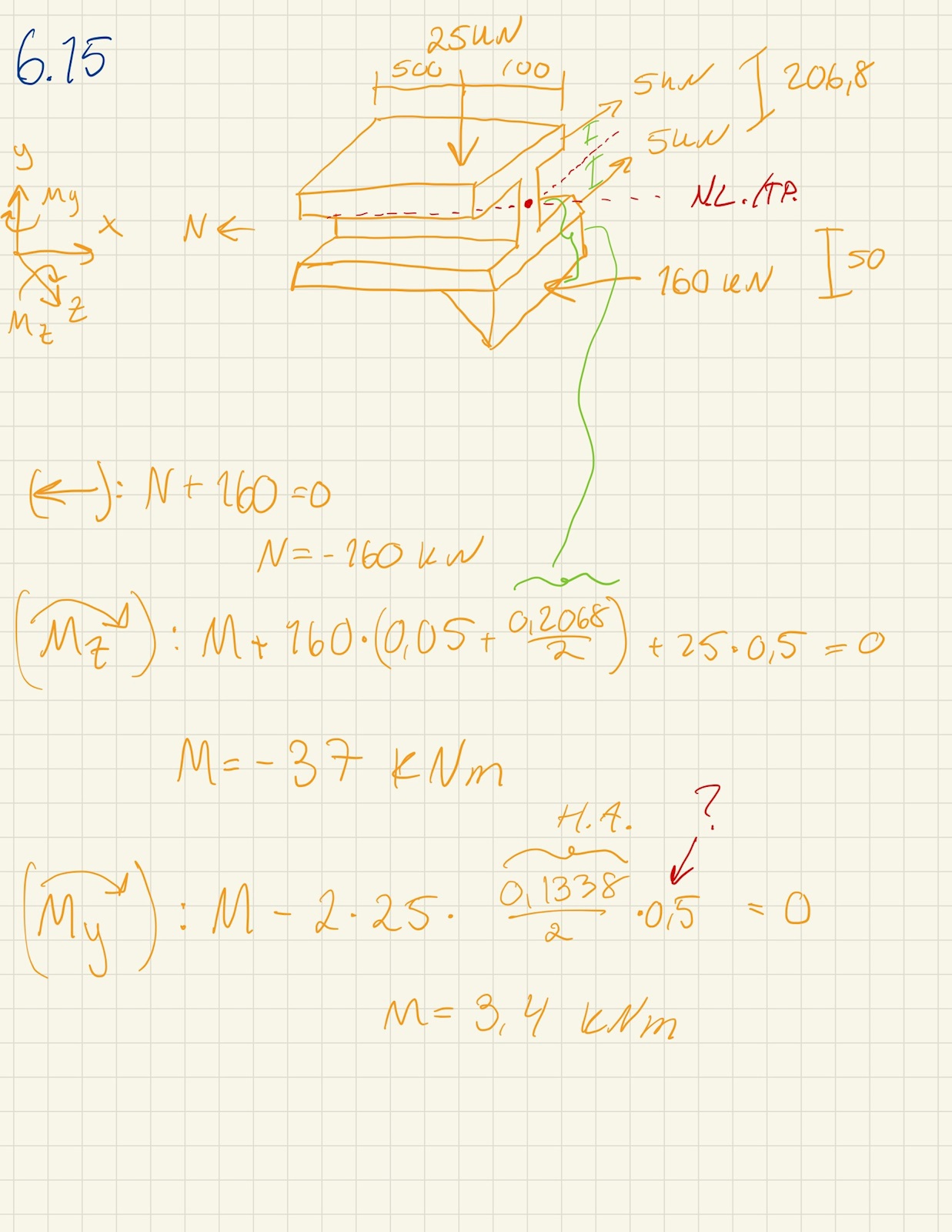

Det jag inte förstår är hur jag ska bestämma My:s hävarm.

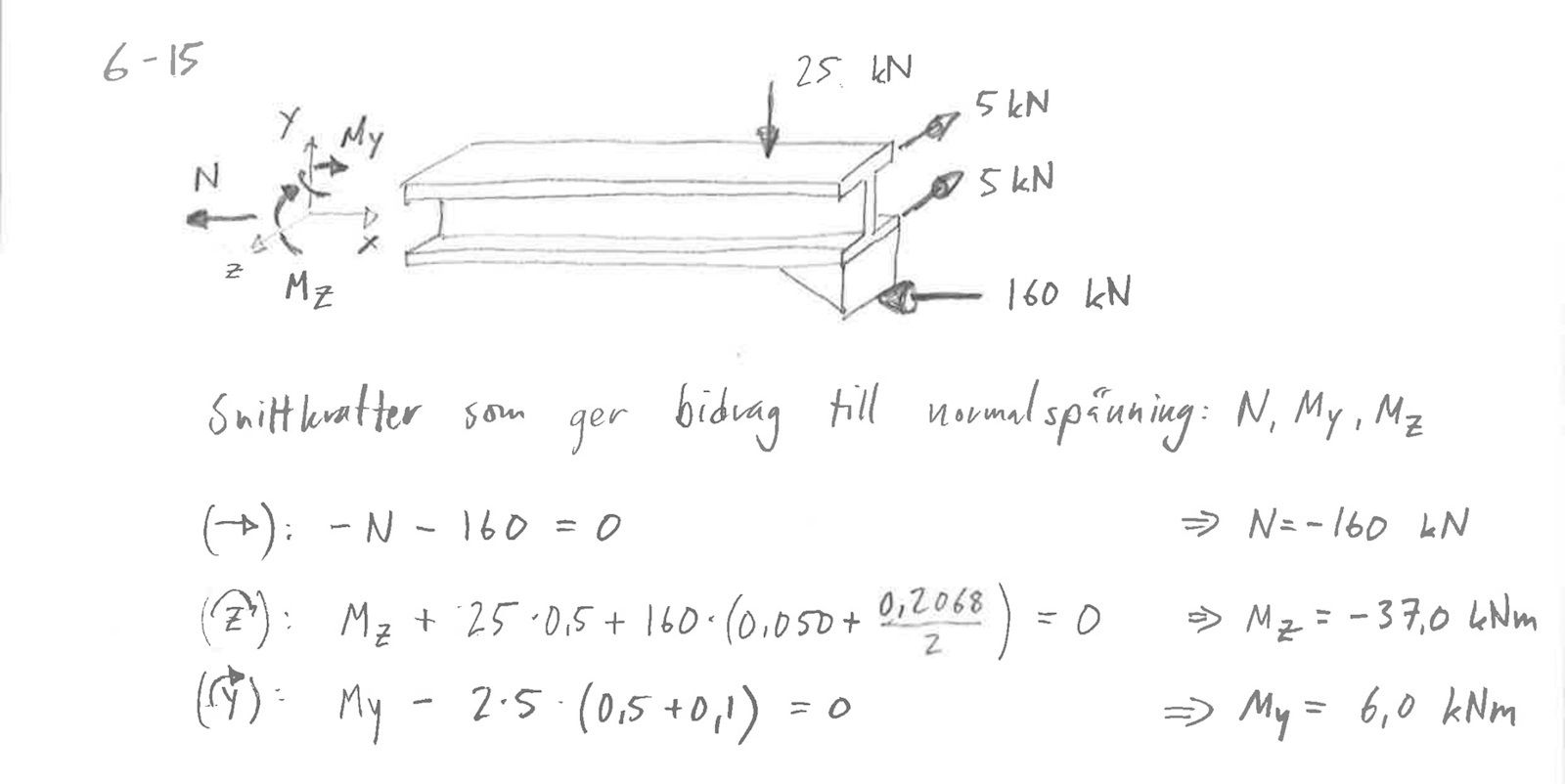

(vilket egentligen bara är en kopia av lösningsförslaget):

Någon som kan förklara hur jag ska tänka kring My:s hävarm?

SaintVenant 3869
Postad: 14 apr 2023 23:49 Redigerad: 14 apr 2023 23:50

25 kN-kraften har inget bidrag till My, den är parallel med y-axeln. Du behöver kanske rita en annan figur så att du ser att det bara är de två 5 kN-krafterna som har det. Deras hävarm är sedan lika stora till I/H-balkens tyngdpunkt.

ChocolateTerrain 166
Postad: 15 apr 2023 09:41 Redigerad: 15 apr 2023 09:42

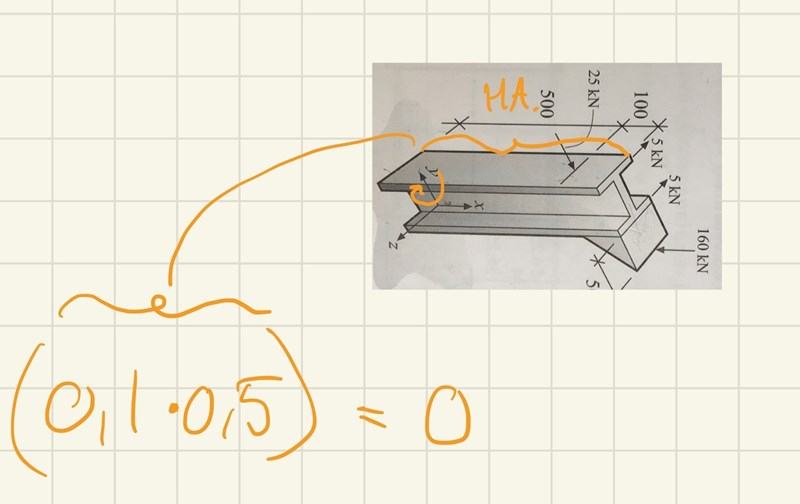

För framtiden lägger jag även in denna bild
