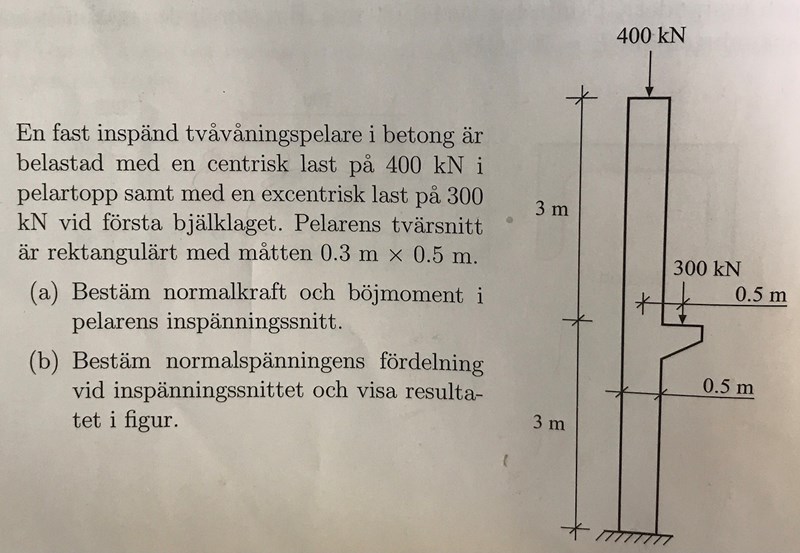

Strukturmekanik. Beräkna normalkraft i en inspänd stång. 6-10.

Hej har lite problem med fråga a, närmare bestämt att beräkna normalkraften.



Detta är vad jag har gjort:



Men facit vill ha Normalkraften till -700kN och förstår inte varför, någon som vet?

Taylor 680
Postad: 13 apr 2023 15:46

Krafterna är ritade med pilar neråt motsvarande positiva värden. Alltså är uppåtriktade krafter negativa. ;-)

SaintVenant 3869
Postad: 13 apr 2023 17:37 Redigerad: 13 apr 2023 17:38

De har använt sig av konventionen för positiv snittyta. Då är normalkraften definierad som utåt från ytan.

Detta brukar man känna igen från konventionen att positiv normalspänning är dragspänning och negativ är kompressionsspänning.

ChocolateTerrain 166
Postad: 14 apr 2023 09:22
Taylor skrev:

Krafterna är ritade med pilar neråt motsvarande positiva värden. Alltså är uppåtriktade krafter negativa. ;-)

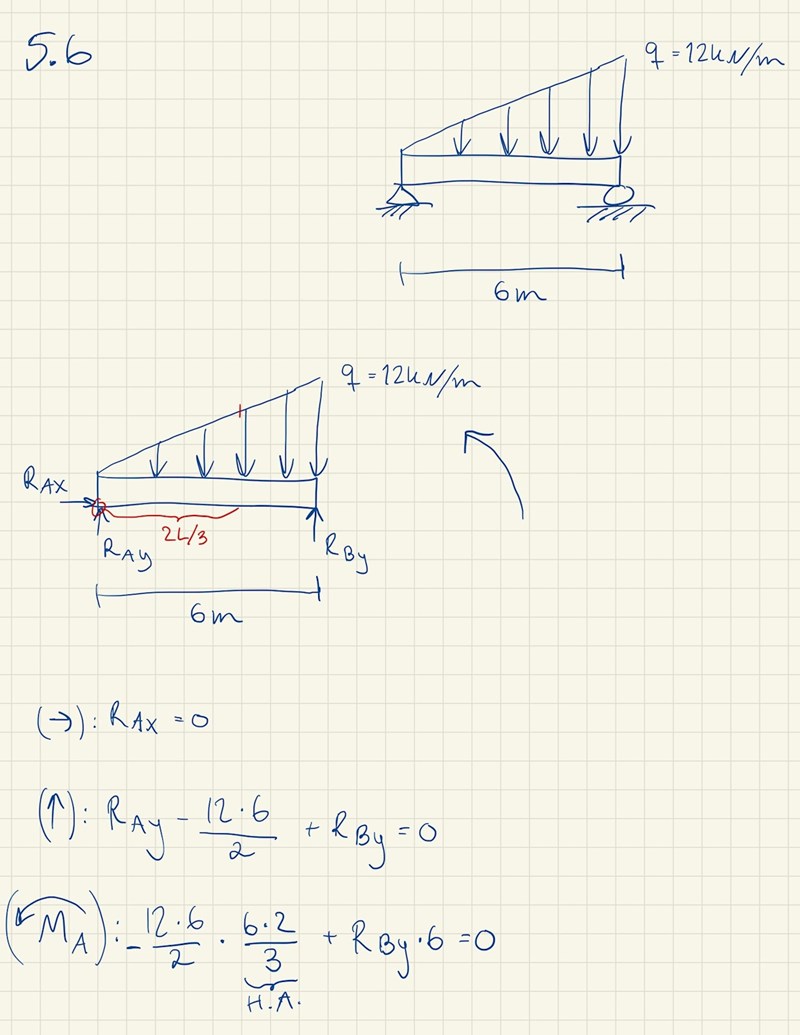

Ah okej, så om jag då ställer en följdfråga angående hur man ska tolka det för balkar:

Så är det att stöden (Ray, Rby) trycker mot balken i detta fall?

SaintVenant 3869
Postad: 14 apr 2023 09:59

Ja, konventionen är att yttre reaktionskrafter agerar på strukturen. Snittkrafter och moment är interna krafter inuti materialet. Det kopplas sedan till neutrallager och huvudspänningar.

I statiskt bestämda system spelar det ingen roll men i statiskt obestämda system behöver man vara noggrann med konventionen man använder.

ChocolateTerrain 166
Postad: 14 apr 2023 11:23
SaintVenant skrev:

Ja, konventionen är att yttre reaktionskrafter agerar på strukturen. Snittkrafter och moment är interna krafter inuti materialet. Det kopplas sedan till neutrallager och huvudspänningar.

I statiskt bestämda system spelar det ingen roll men i statiskt obestämda system behöver man vara noggrann med konventionen man använder.

Okej! Tack för ditt informativa svar!
