kkalle 1
Postad: 12 aug 16:38 Redigerad: 12 aug 17:50

Strukturmekanik, klurig fråga!

Hej!



Jag har fått i uppgift att lösa följande problem:

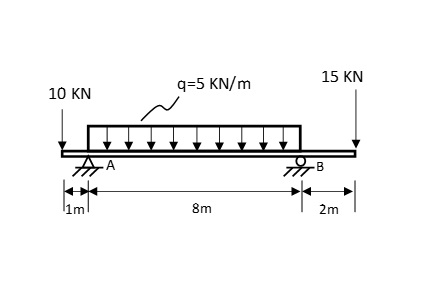

Fråga 1:  För balken i figuren nedan, bestäm den maximala tvärkraften. Ange ditt svar (i KN) i rutan nedan, baserad på en decimal noggrannhet utan minus/plustecken.

Fråga 2: För balken i figuren nedan, bestäm den maximala böjmomenten. Ange ditt svar i rutan nedan utan minus/plustecken.

Fråga 3: Vart uppträder den maximala tvärkraften? Ange avståndet från A (i m) i rutan nedan.

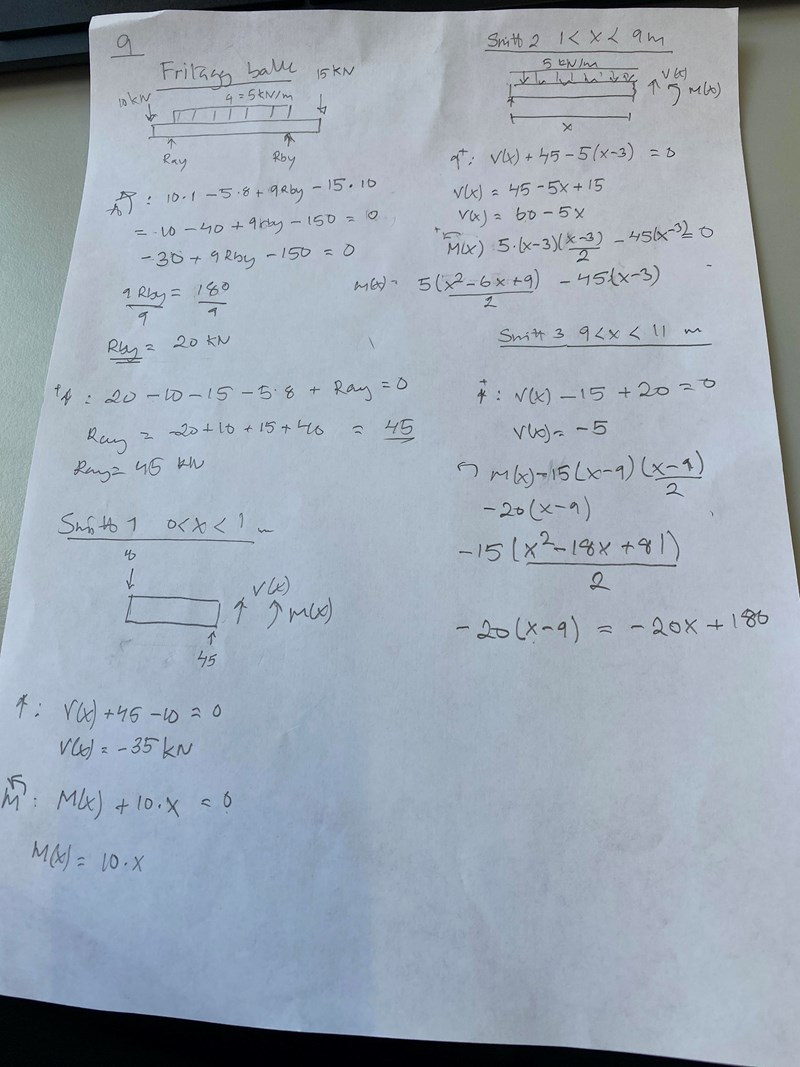

Här har kan ni ta del av mina beräkningar:



Vad är det som jag gör fel?

Peter 605
Postad: 14 aug 11:47

Här använder du fel hävarmar för den utbredda lasten och för Rby. Dessutom måste du ta med hela den utbredda lasten. Den tynger med 5kN/m över 8 m. Du har bara räknat med 1 m, typ. Det ser ut som att du behöver läsa på lite noggrannare hur man hanterar utbredda laster. Var också noga med vad hävarmarna blir - det är A som du räknar moment på.

Jag har inte kollat längre i dina beräkningar.
