Superponering

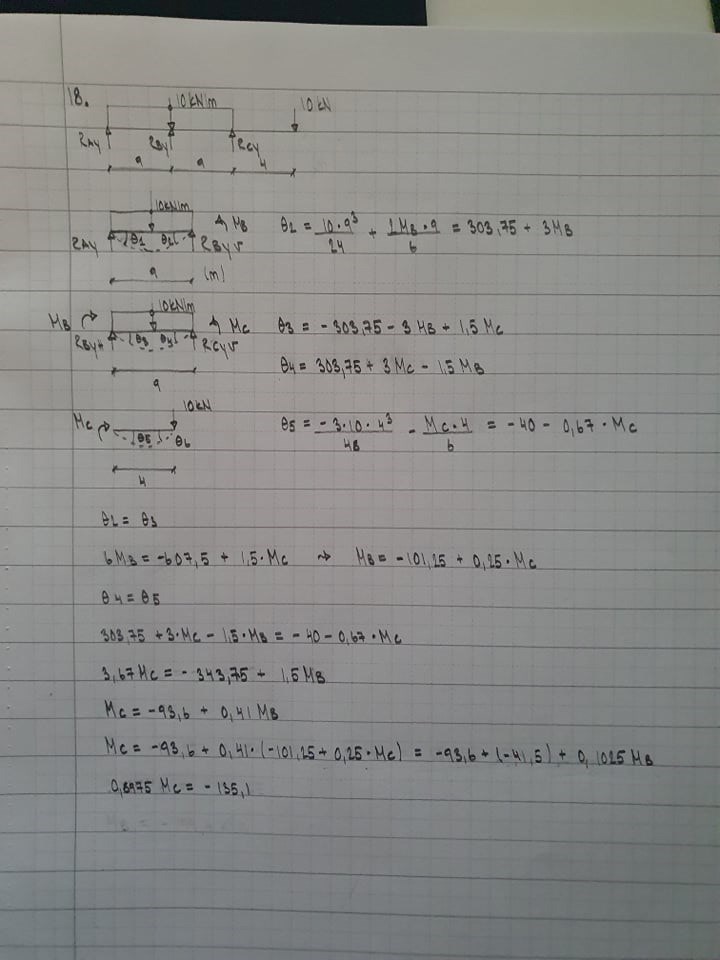

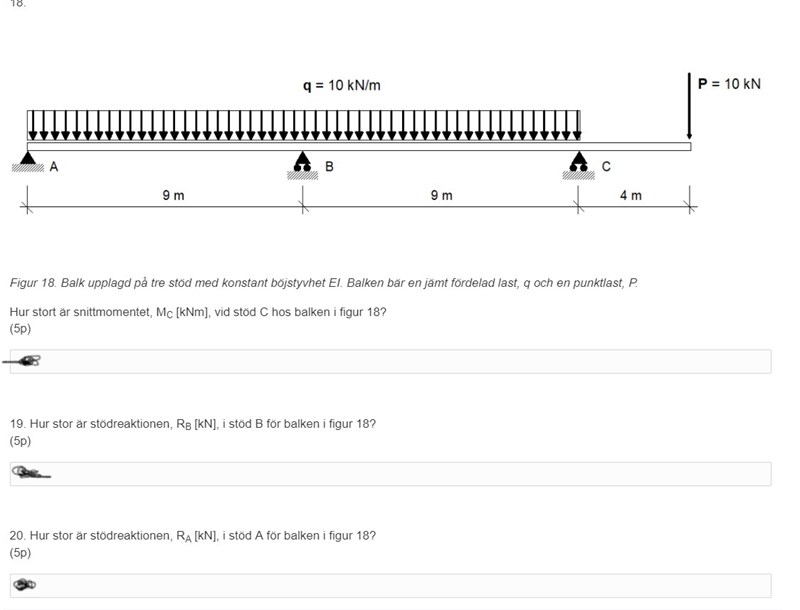

Har problem med en uppgift där jag ska beräkna ut momenten på en balk och har kommit fram till detta svaret men det är fel och undrar om ni kan hjälpa mig hitta felet. Det är uppgift 18 och min lösningar är så här.

Mc ska vara -40 kNm

Momentet i C kan du enkelt bestämma utan superposition som 4P [kNm] medurs. Du behöver bara snitta fram en negativ snittyta till höger om C.

Att hårdgranska varje detalj i din ganska ingående lösning vet jag inte riktigt om Pluggakuten är till för. Jag kan istället rekommendera att du gör superposition av utböjning istället då det blir enklare med mindre chans för räknefel. Jag är också lite fundersam på ditt sista elementarfall. Det ser felaktigt ut.
